ПОЛУПРИЦЕП - МОДЕЛИ 952302

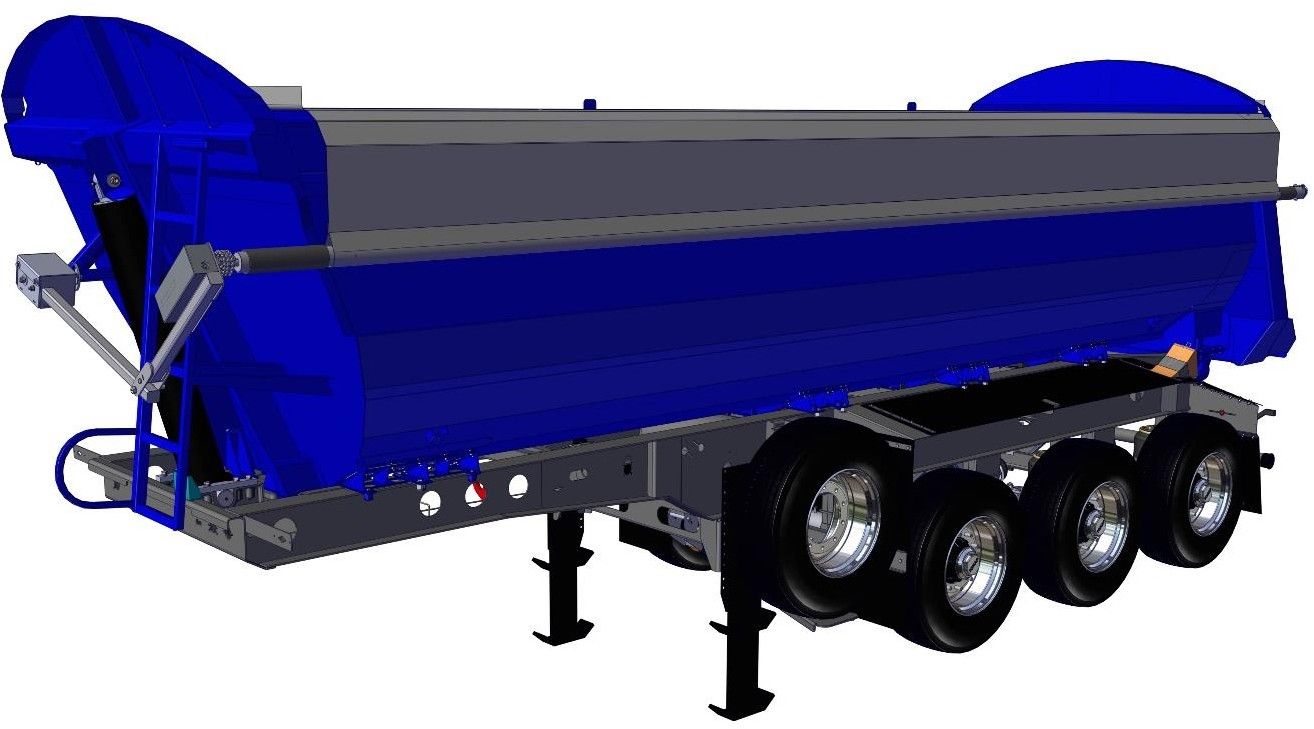

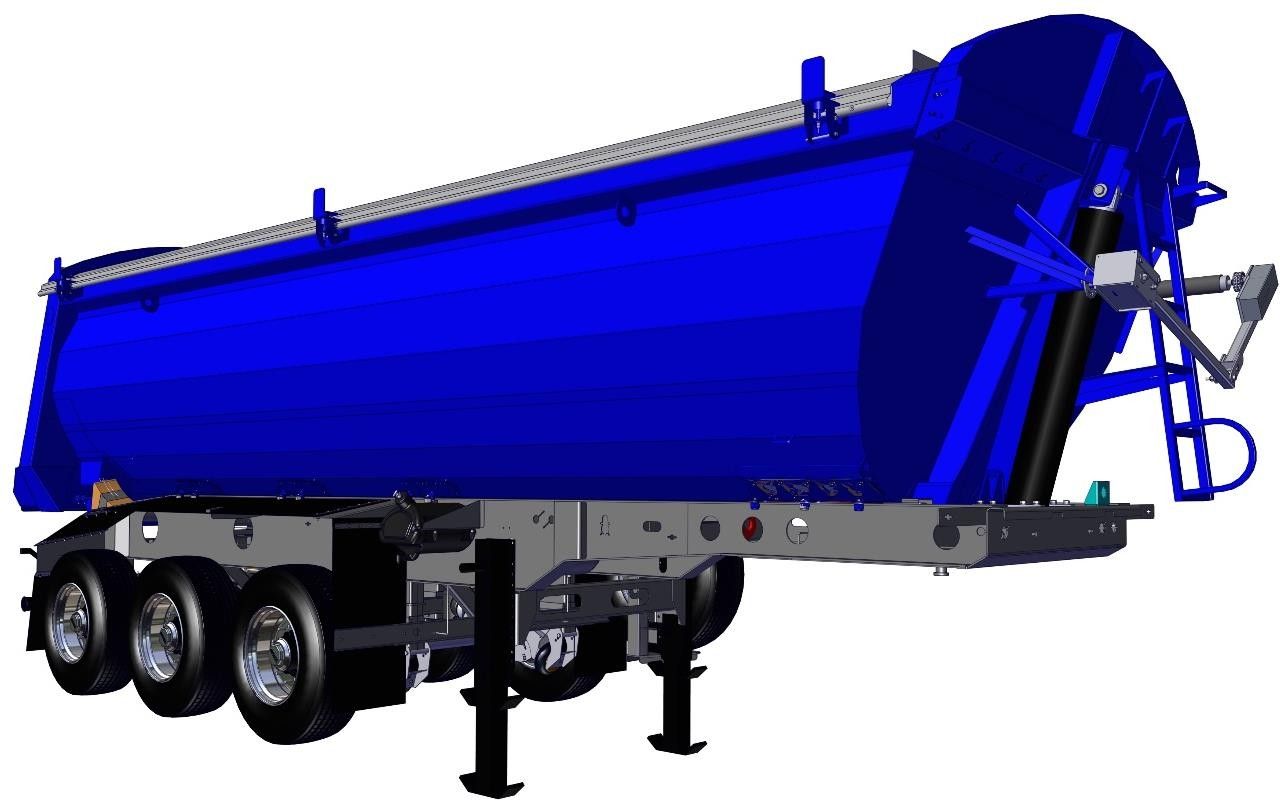

ОБЩИЙ ВИД.

КУЗОВ И ШАССИ.

1
1003570324
Гидроцилиндр HF 5800 169 5
(№4113601695016), PENTA
1
Добавить2
952302-0001024
Шасси полуприцепа
1
Добавить3
952302-4000830-10
Кузов
1
Добавить4
9523-4002100
Опора кузова
2
ДобавитьГИДРОЦИЛИНДР.

1
9523-8600220
Втулка цилиндра
2
Добавить2
9523-8600001
Пластина крепления цилиндра
2
Добавить3
1282001651
Болт М16х55 ГОСТ 7805-70 класс
прочности 10.9 с покрытием
8
Добавить4
1286020116
Шайба 16Т ГОСТ 6402-70 с покрытием
8
Добавить5
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
8

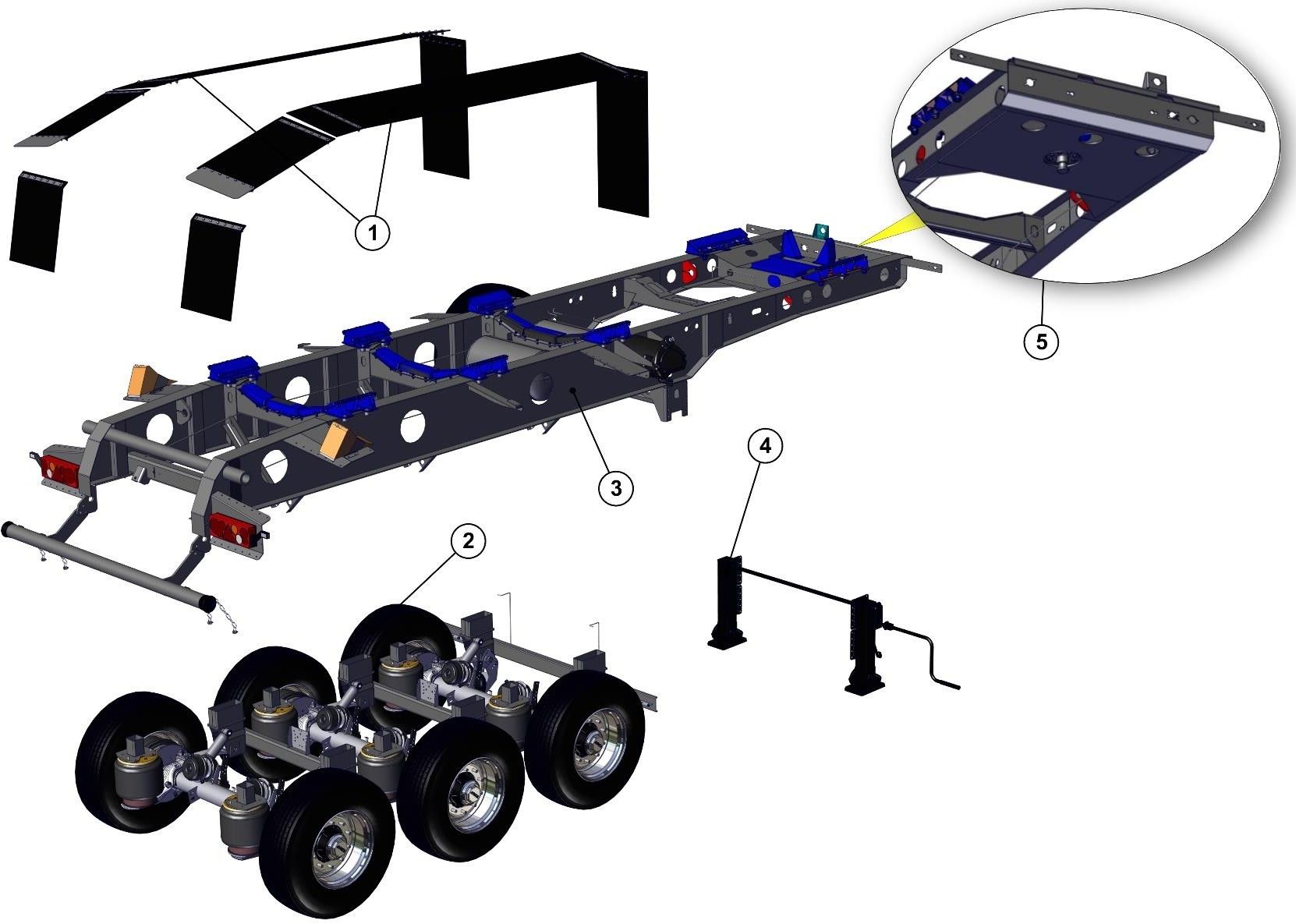

ДобавитьШАССИ ПОЛУПРИЦЕПА.

1
*
Установка крыльев
1
Добавить2
*
Шасси
1
Добавить3
*
Рама
1
Добавить4
*
Установка опорного устройства
1
Добавить5
9746-2700010
Шкворень в сборе
1

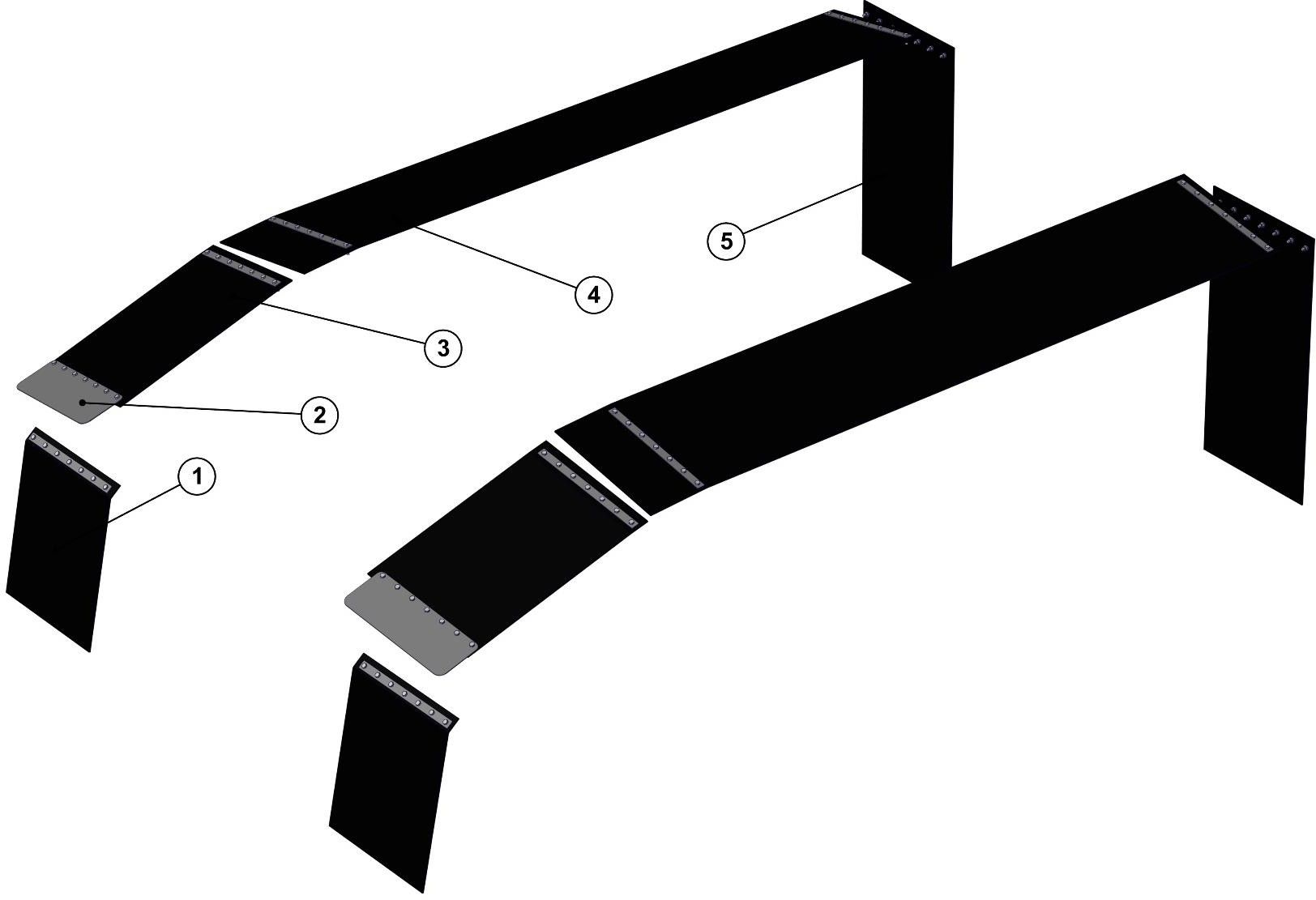

ДобавитьУСТАНОВКА КРЫЛЬЕВ

1
9523-3119009-11
Крыло резиновое
2
Добавить2
9523-3119028
Пластина
2
Добавить3
952302-3101011
Крыло резиновое
2
Добавить4
9523-3101008-01
Крыло резиновое
2
Добавить5
952302-3101009
Крыло резиновое
2

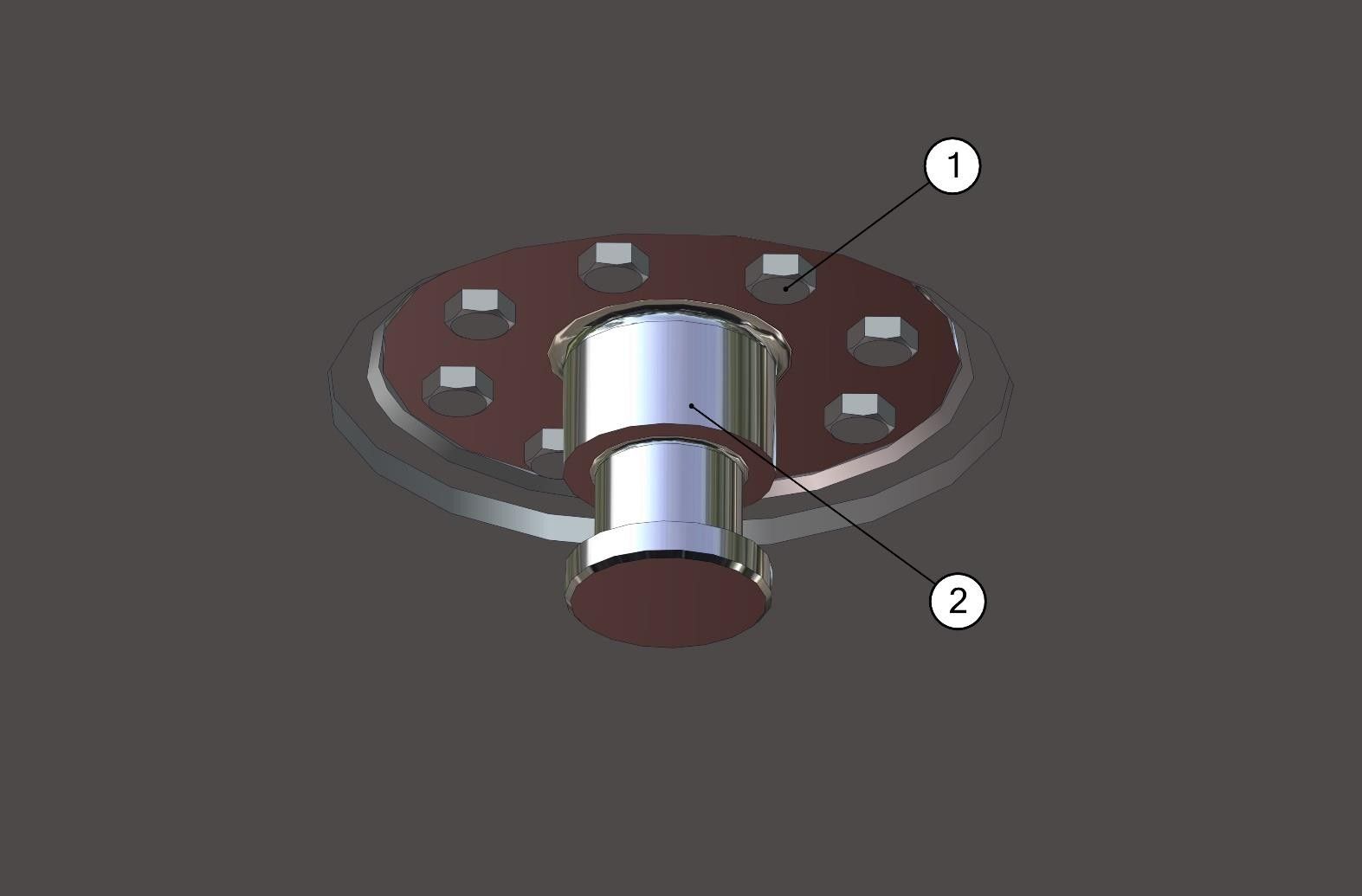

ДобавитьШКВОРЕНЬ В СБОРЕ

1
*
Болт М14х30 ГОСТ 15589-70
8
Добавить2
4592906223
Шкворень 50165S15, 2108 30 000002 0
(2"), фирмы SAF
1

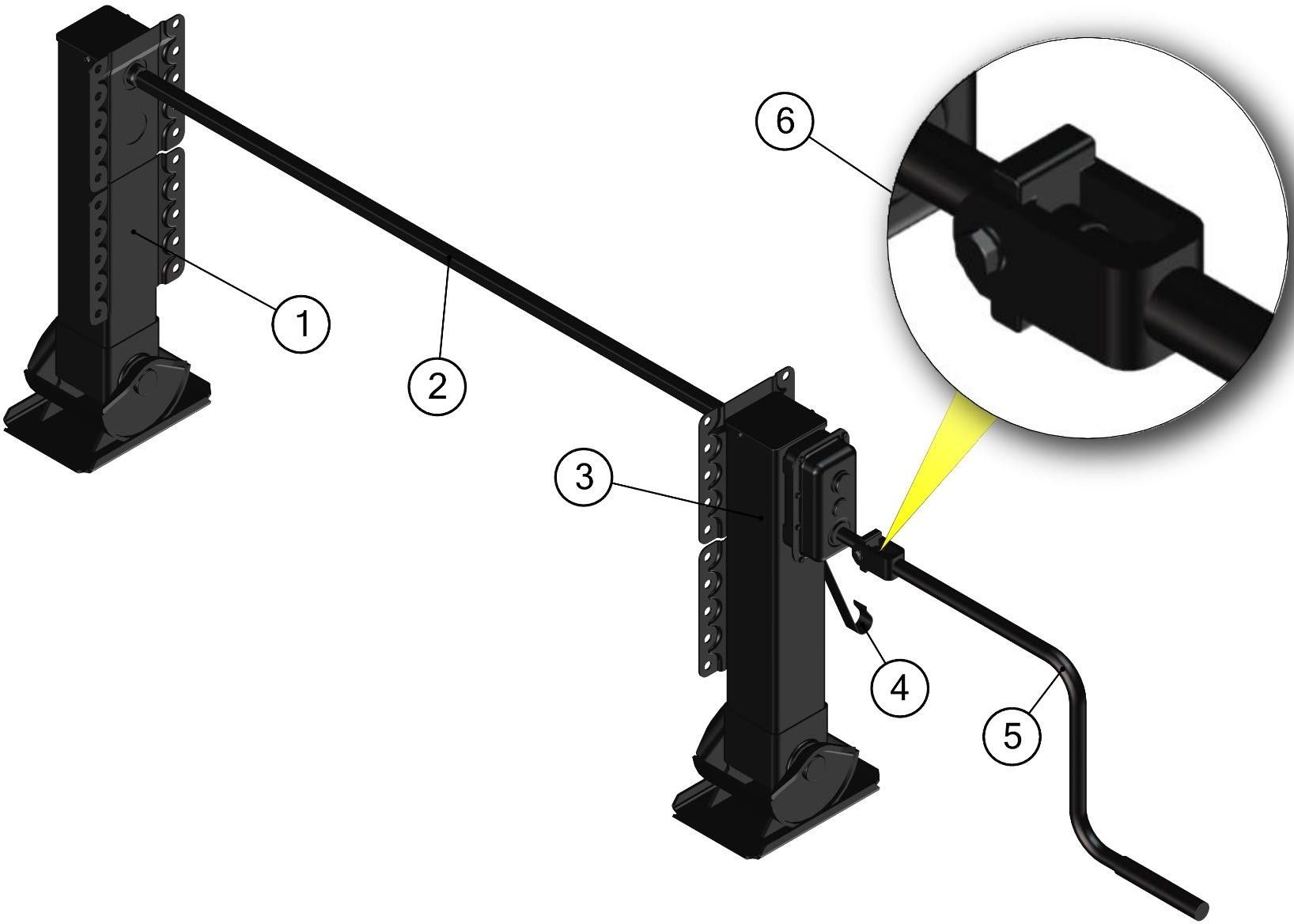

ДобавитьУСТАНОВКА ОПОРНОГО УСТРОЙСТВА

1
4585272343
Устройство опорное FUWA FW3714H без
редуктора
1
Добавить2
9746-2721054
Вал промежуточный
1
Добавить3
4585272342
Устройство опорное FUWA FW3714H с
редуктором
1
Добавить4
4585272316
Крючок фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)
1
Добавить5
4585272317
Ручка фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)
1
Добавить6
4585272315
Комплект крепления ручки FUWA (болт М10х70-1шт; гайка М10 самоконтр-1шт;
шайба10-2шт(вх.в комплект)
1

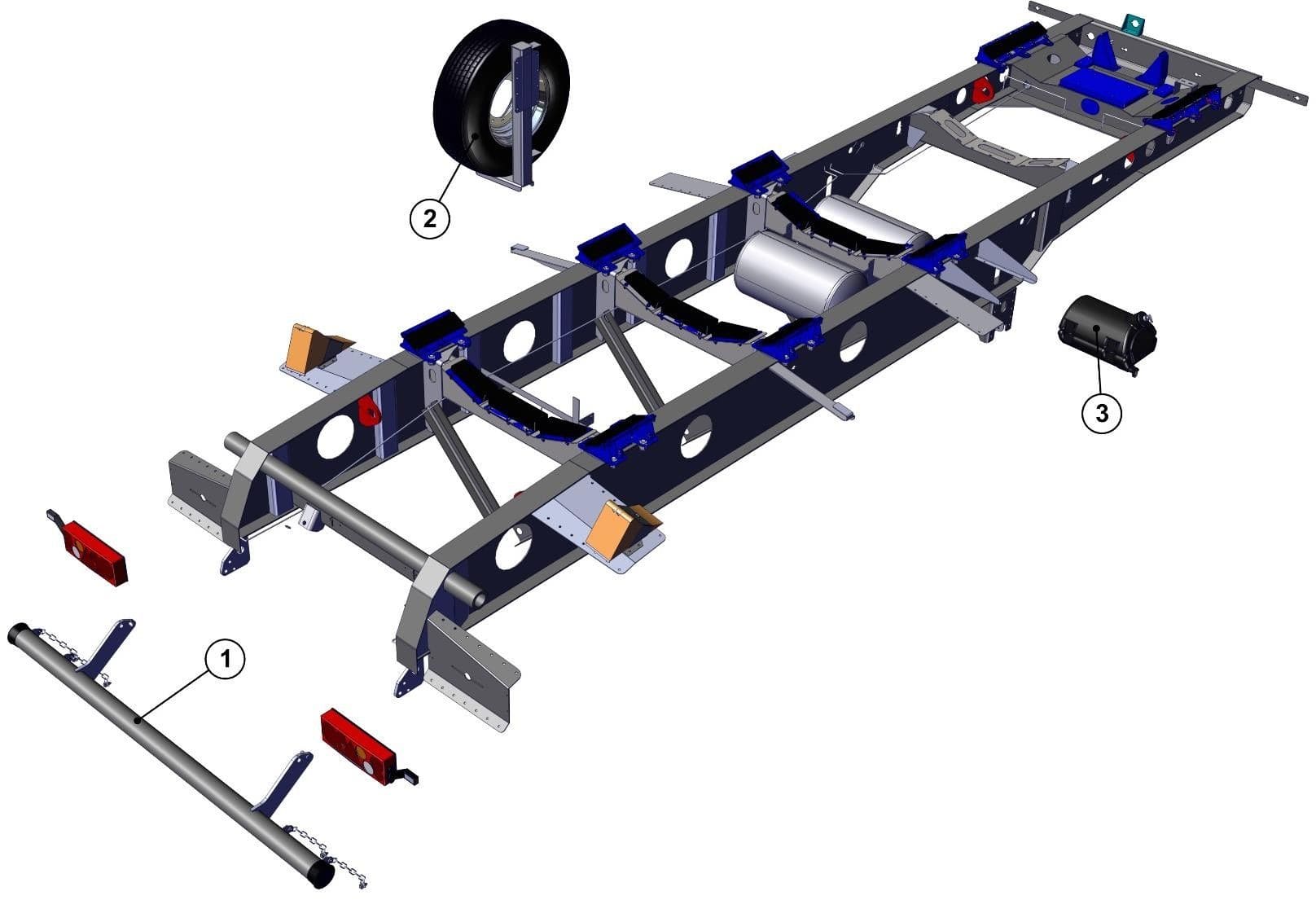

ДобавитьРАМА

1
*
Установка заднего защитного устройства
и задних фонарей
1
Добавить2
*
Установка запасного колеса
1
Добавить3
9523-5417000
Установка рукомойника
1

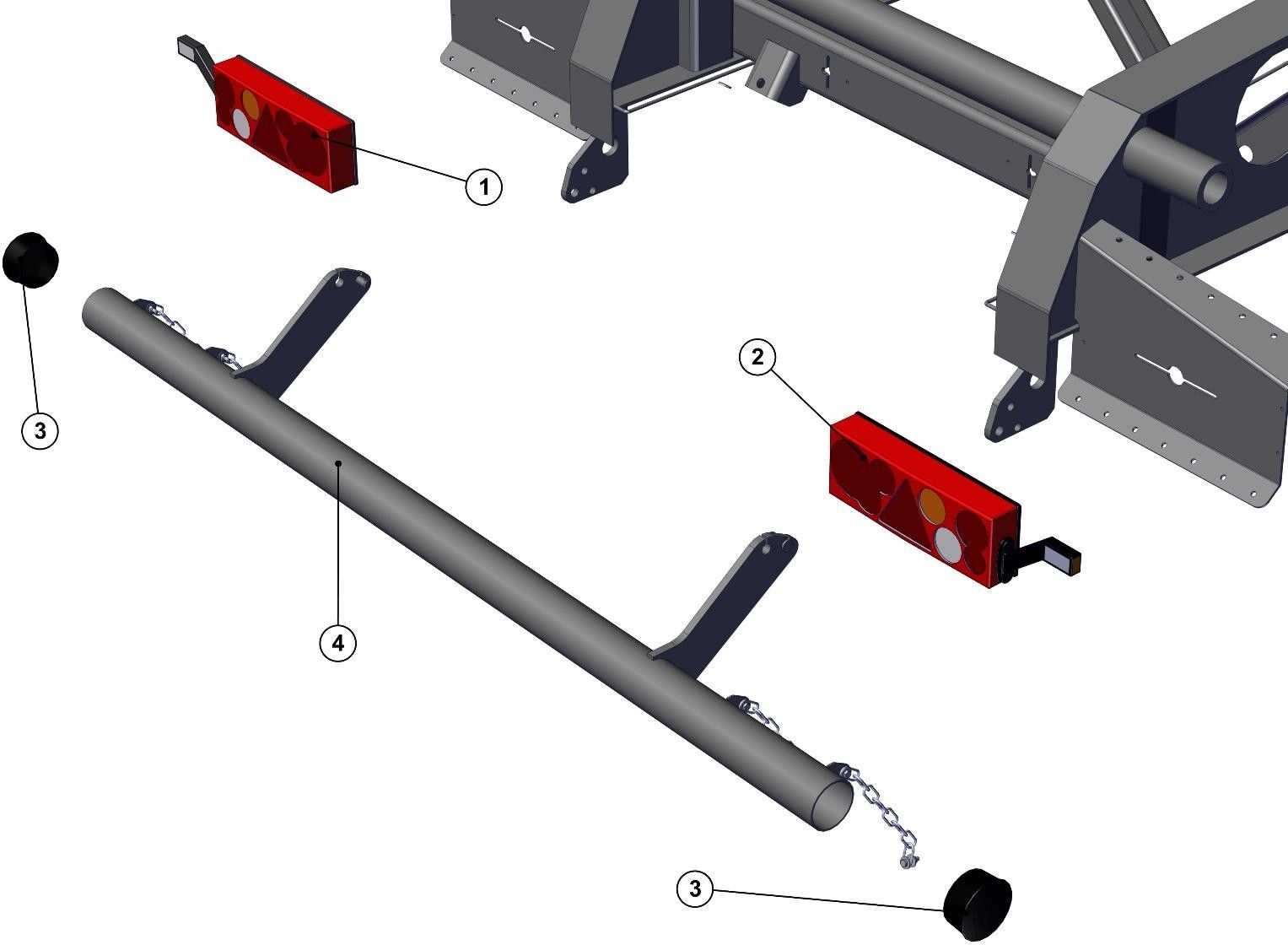

ДобавитьУСТАНОВКА ЗАДНЕГО ЗАЩИТНОГО УСТРОЙСТВА И ЗАДНИХ ФОНАРЕЙ

1
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
Добавить2
4573600579
Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)
1
Добавить3
4591254376
Заглушка 9746-2804002
2
Добавить4
9523-2804510
Балка задняя
1

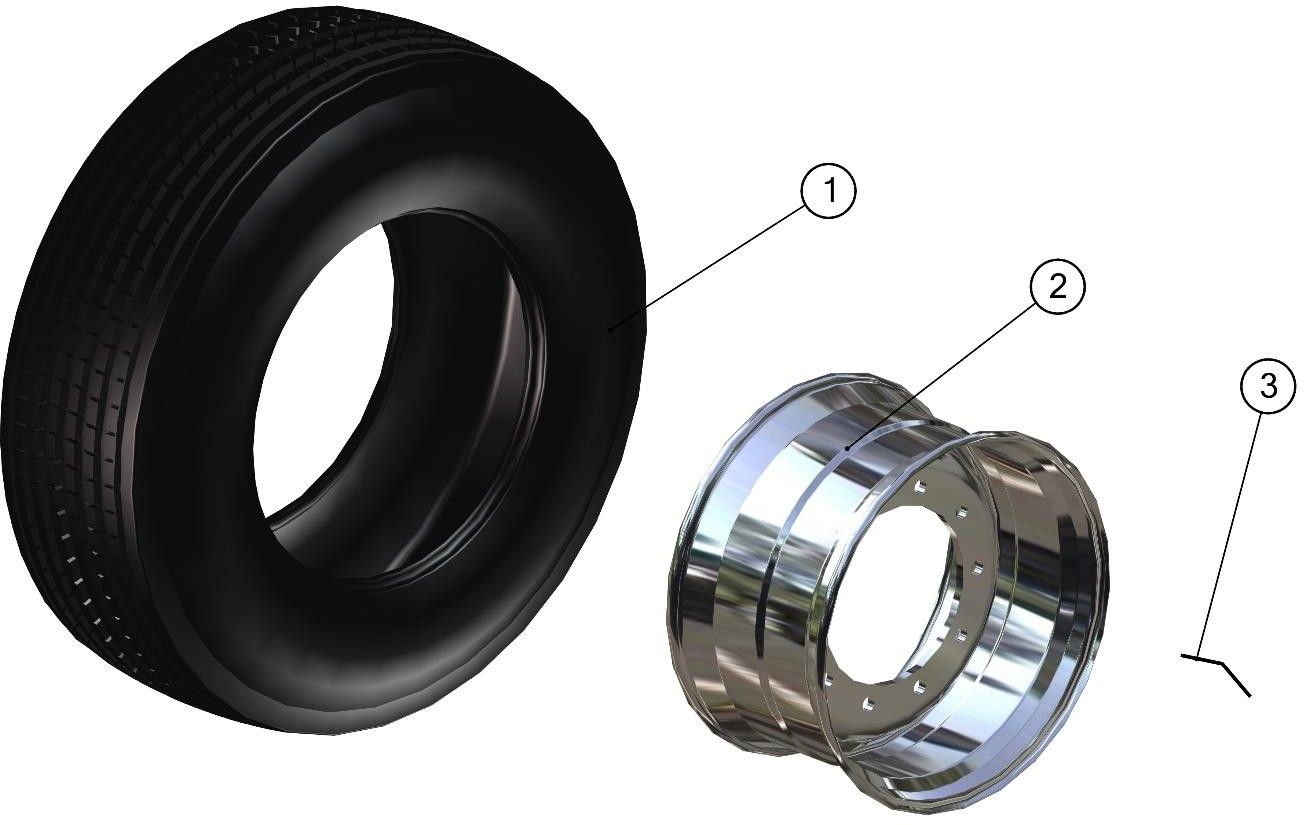

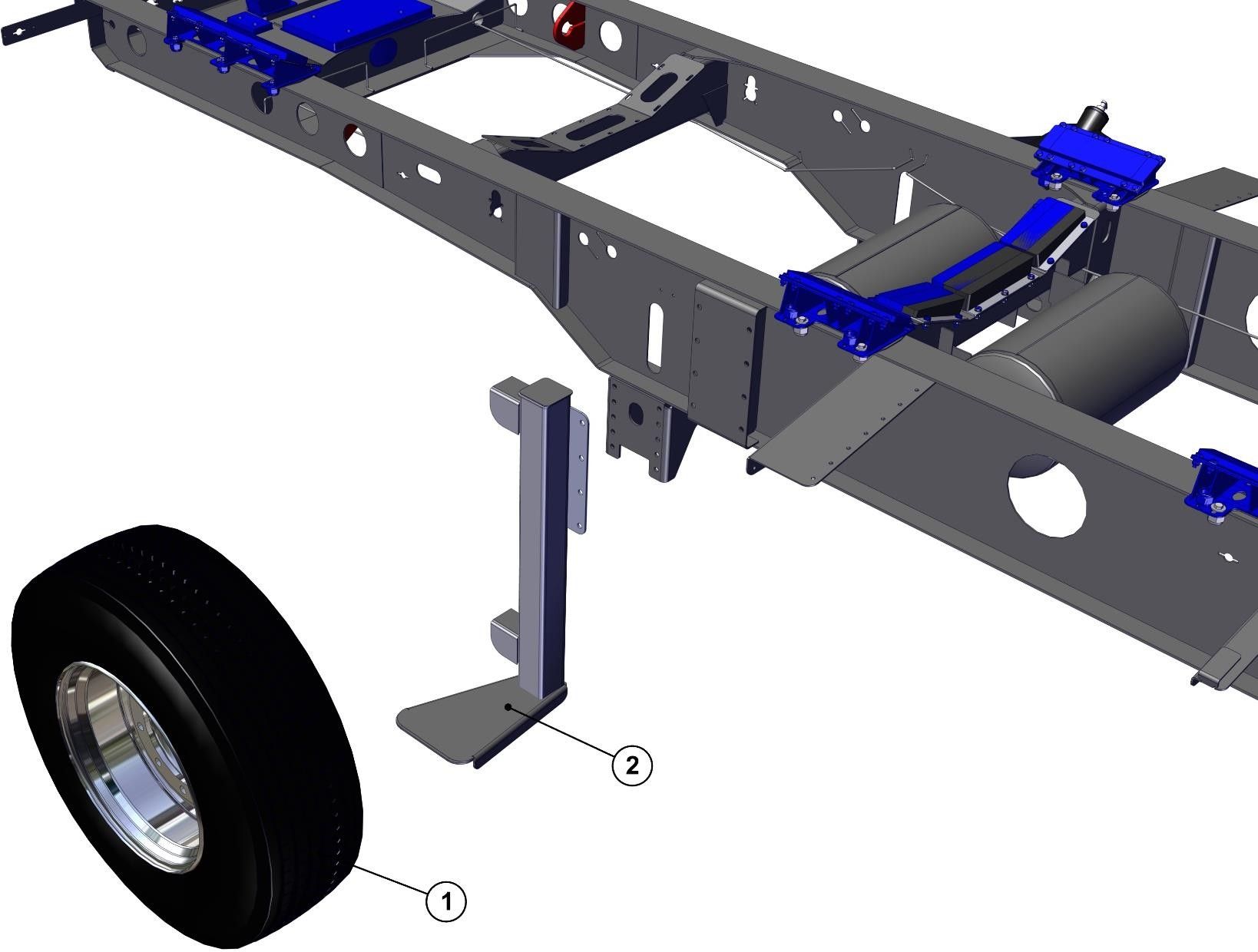

ДобавитьУСТАНОВКА ЗАПАСНОГО КОЛЕСА

1
9746-3107010
Колесо в сборе (385/65 R22.5)
1
Добавить2
9523-3106010
Кронштейн запасного колеса съемный
1
ДобавитьКУЗОВ.

1
Обозначение
Наименование
Кол-во
Добавить2
952302-5600200
Борт задний
1
Добавить3
952302-6002310
Тент в сборе с трубой
1
Добавить4
952302-6002360
Держатель тента пружинный
3
Добавить5
952302-4000830-10
Кузов
1

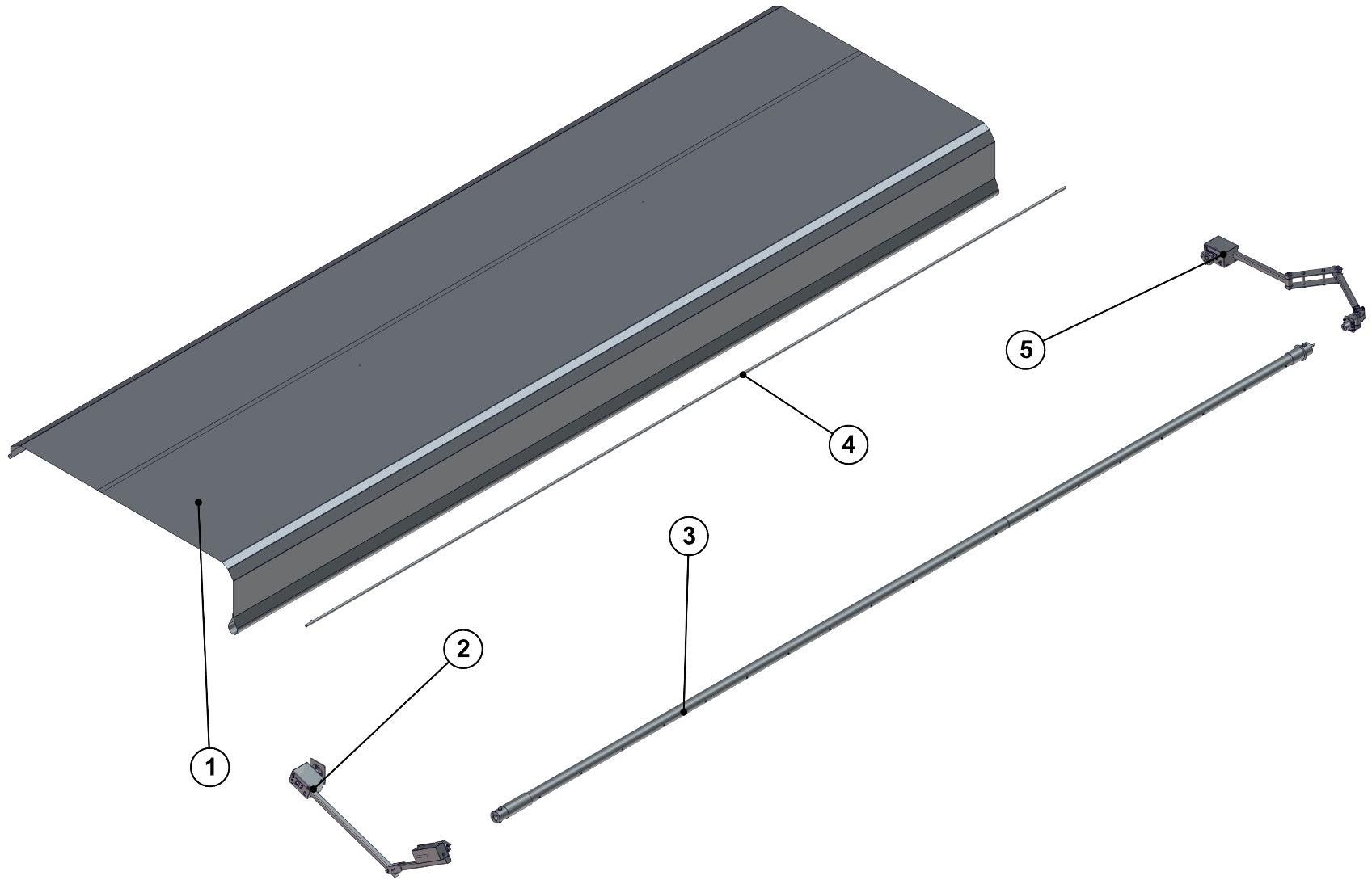

ДобавитьТЕНТ В СБОРЕ С ТРУБОЙ.

1
952345-6000420
Тент в сборе
1
Добавить2
*
Комплект рычагов передних
1
Добавить3
952345-6000440
Труба в сборе
1
Добавить4
952345-6000111
Труба ВГП ф26,8х2,8 L=8970
1
Добавить5
*
Комплект рычагов задних
1

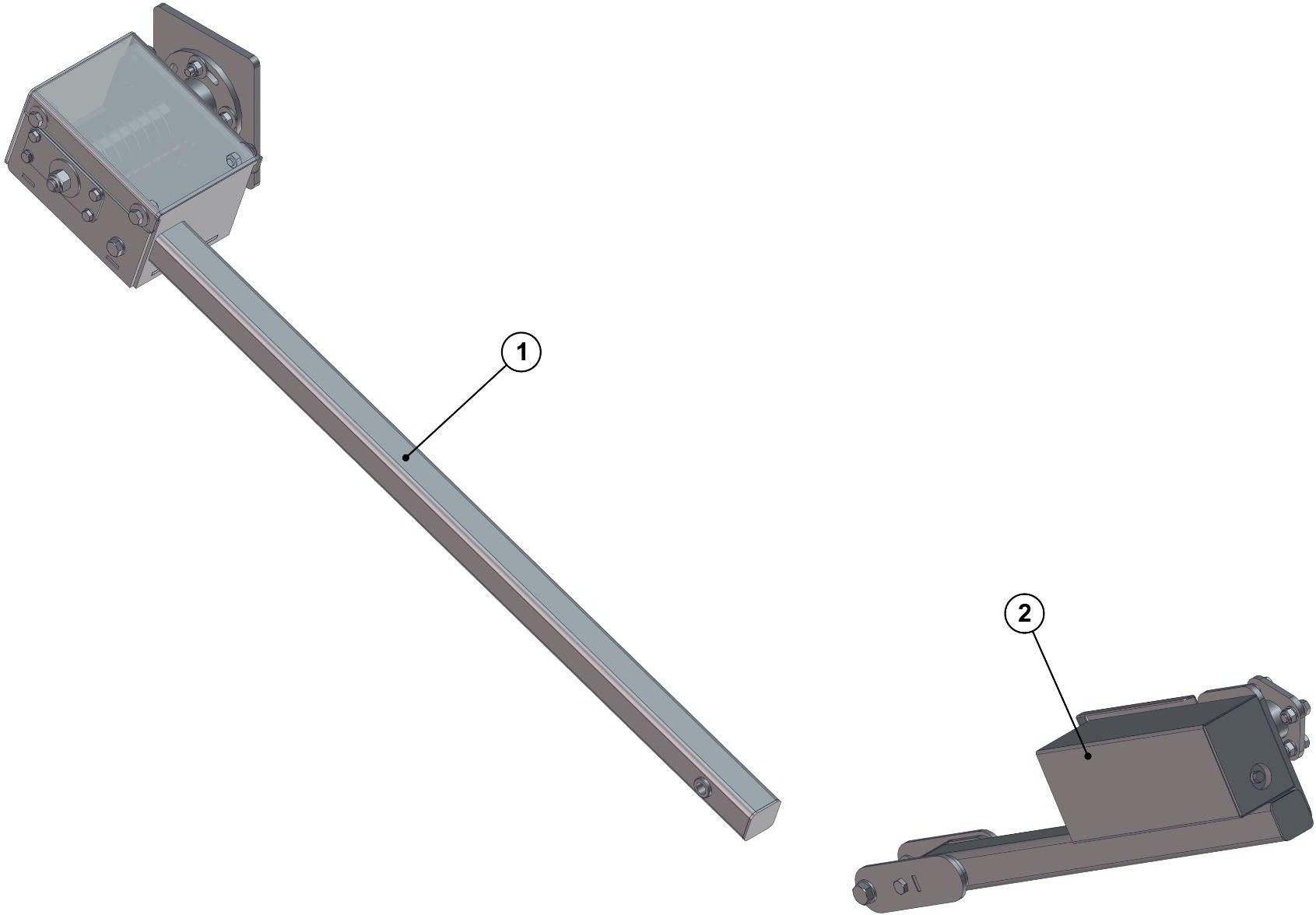

ДобавитьКОМПЛЕКТ РЫЧАГОВ ПЕРЕДНИХ.

1
952345-6000510
Рычаг передний в сборе
1
Добавить2
952345-6000570
Рычаг с мотор-редуктором
1

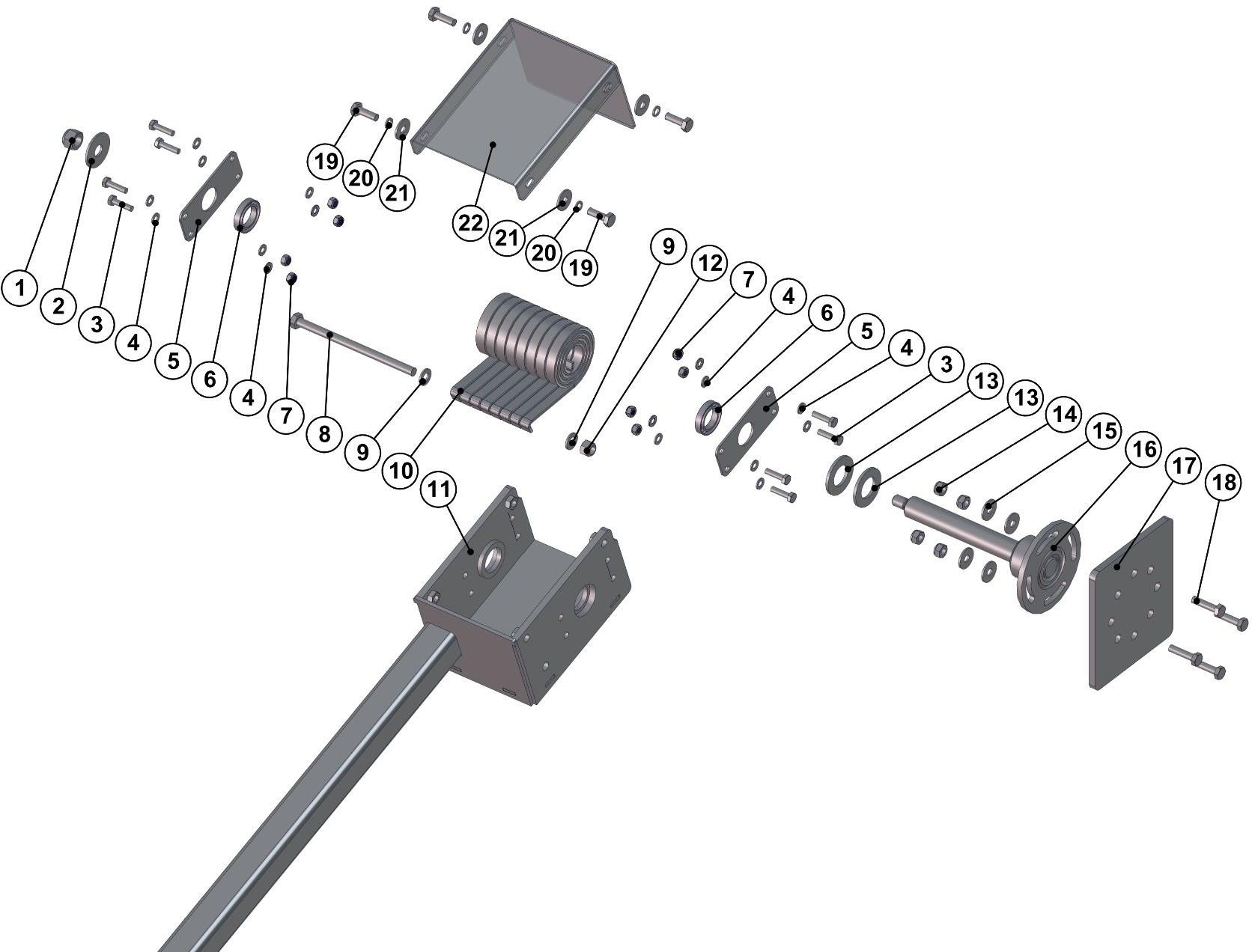

ДобавитьРЫЧАГ ПЕРЕДНИЙ В СБОРЕ.

1
1283000116
Гайка М16 самостопорящаяся с
покрытием кл. прочн.8
1
Добавить2
952301-6002001
Шайба
1
Добавить3
1282000830
Болт М8-6gх30.88.016 ГОСТ 7805-70
8
Добавить4
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
16
Добавить5
952345-6000543
Заглушка
2
Добавить6
1040006099
Подшипник 1000906 ГОСТ 8338-75
2
Добавить7
1280362908
Гайка М8 самостопорящ. кл.пр. 8 с
покрытием
8
Добавить8
1282001132
Болт М12х190 тв.8,8 с покрытием ГОСТ
7798-70
1
Добавить9
1286010012
Шайба 12 ГОСТ11371-78 с покрытием
2
Добавить10
9523-6001011-10
Пружина
8
Добавить11
952345-6000520
Рычаг передний
1
Добавить12
1283000112
Гайка М12 самостопорящаяся с
покрытием
1
Добавить13
1040111493
Шайба ф30
2
Добавить14
1283000110
Гайка М10 класс прочности 8
самостопорящаяся с покрытием
4
Добавить15
1286020110
Шайба 10 увеличенная DIN9021, ГОСТ
6958-78 с покрытием
4
Добавить16
952345-6000340
Кронштейн
1
Добавить17
952345-5300155
Фланец
1
Добавить18
1282001040
Болт М10-6gх40.109.016ГОСТ 7805-70
4
Добавить19
1040006017
Болт м10х30
4
Добавить20
1286000010
Шайба 10.65Г ГОСТ 6402-70 с покрытием
4
Добавить21
1286020110
Шайба 10 увеличенная DIN9021, ГОСТ
6958-78 с покрытием
4
Добавить22
952345-6000560
Кожух
1

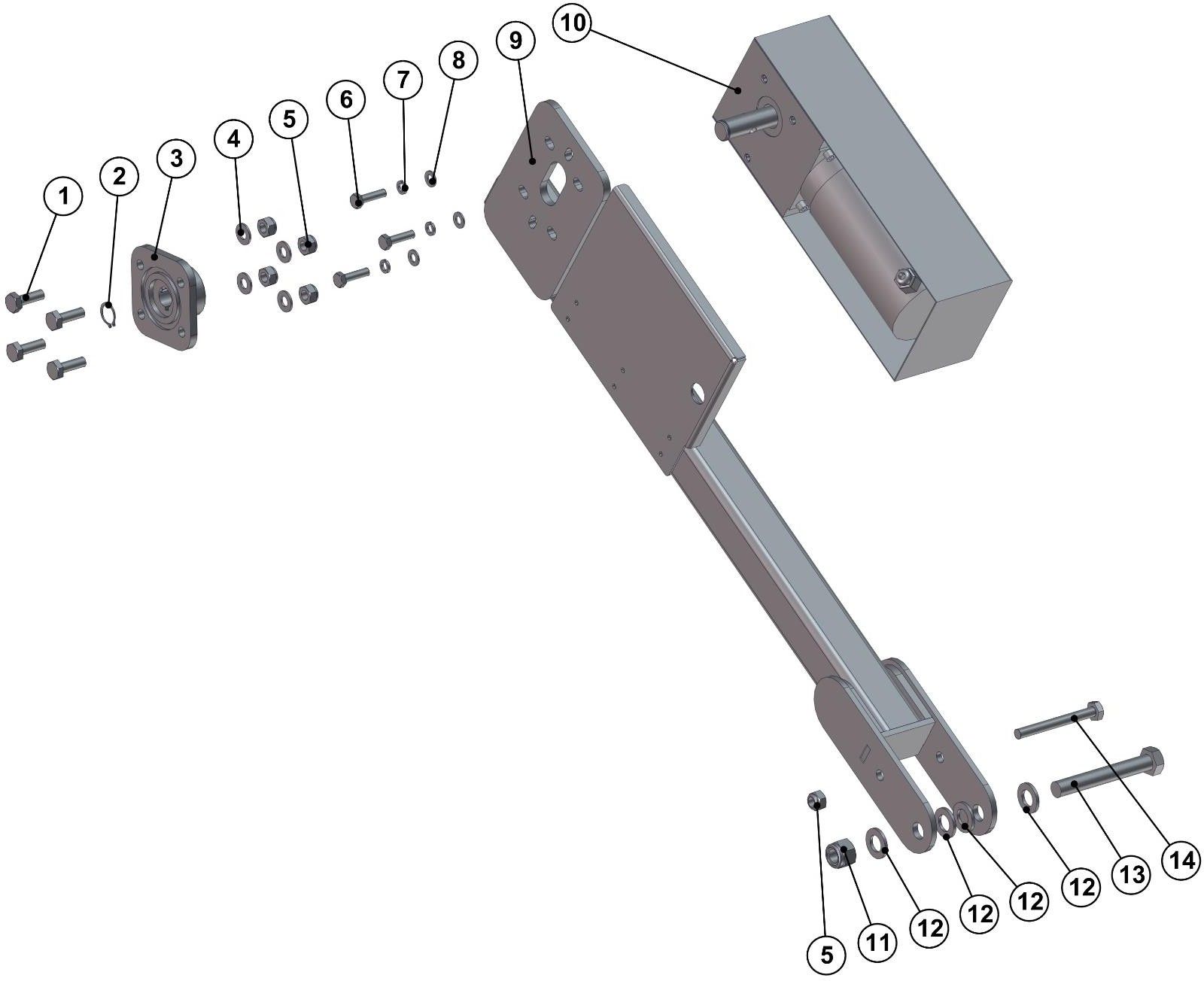

ДобавитьРЫЧАГ С МОТОР-РЕДУКТОРОМ

1
1282001035
Болт М10-6gх30.109.016 ГОСТ 7805-70
4
Добавить2
4599184123
Кольцо стопорное наружное А20 ГОСТ
13942-86
1
Добавить3
952345-6000580
Муфта крепления электропривода
1
Добавить4
1286010010
Шайба 10 ГОСТ11371-78 с покрытием
4
Добавить5
1283000110
Гайка М10 класс прочности 8
самостопорящаяся с покрытием
5
Добавить6
1282000830
Болт М8-6gх30.88.016 ГОСТ 7805-70
3
Добавить7
1286020008
Шайба 8Т ГОСТ 6402-70 с покрытием
3
Добавить8
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
3
Добавить9
9523-6002250
Рычаг
1
Добавить10
5151155165
Мотор-редуктор МР.2,000
1
Добавить11
1283000116
Гайка М16 самостопорящаяся с
покрытием кл. прочн.8
1
Добавить12
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
4
Добавить13
1282001623
Болт М16х110, класс прочности 10.9 с
покрытием с полной резьбой
1
Добавить14
1282000132
Болт М10-6gx90.109.016 ГОСТ 7805-70
1

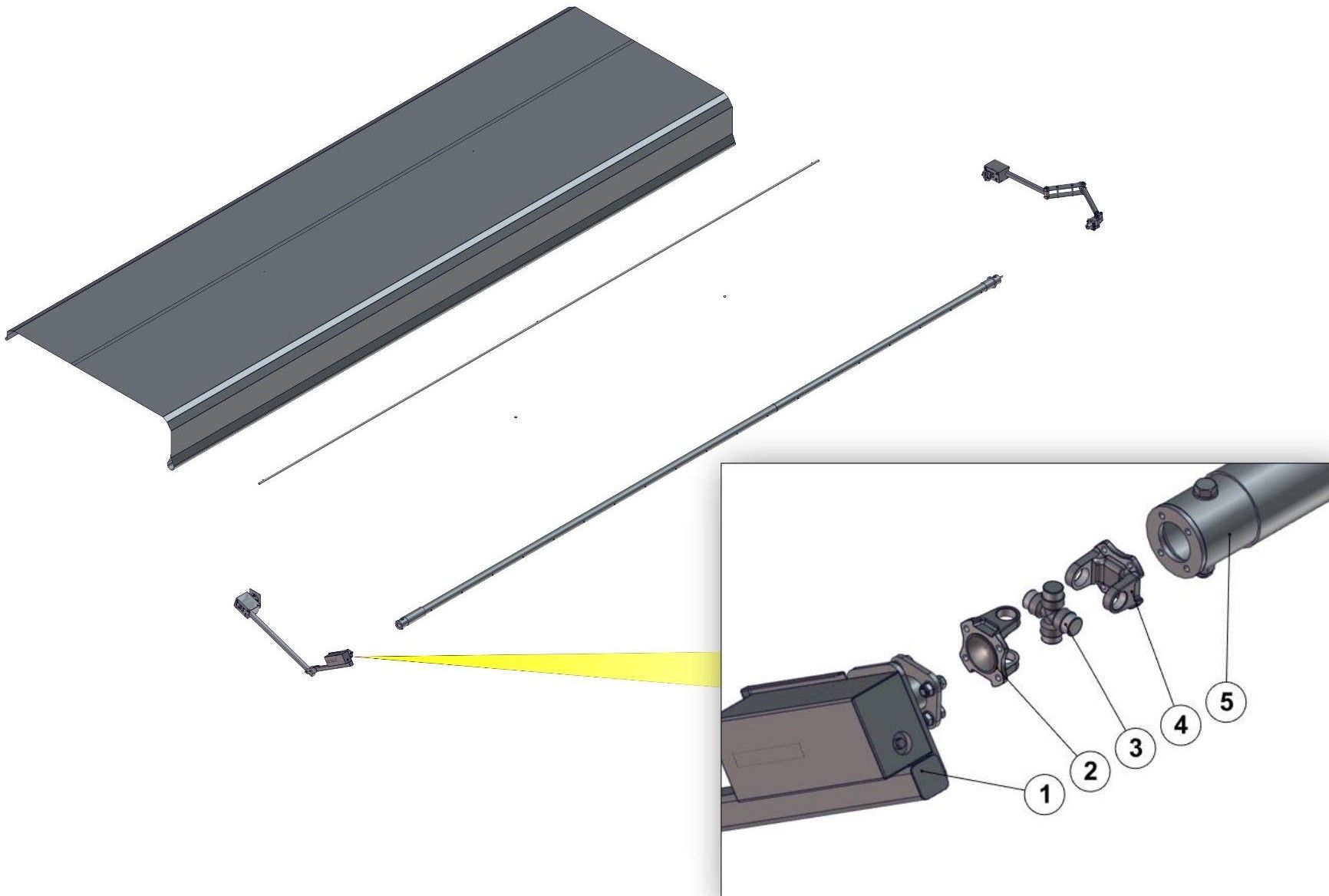

ДобавитьСОЕДИНЕНИЕ КОМПЛЕКТА РЫЧАГОВ ПЕРЕДНИХ С ТРУБОЙ В СБОРЕ.

1
*
Комплект рычагов передних
1
Добавить2
2332911453
Фланец карданного вала заднего моста
УАЗ, 469-2201023
1
Добавить3
2332911452
Крестовина карданного вала переднего
моста с уплотнителем в сборе УАЗ, 469- 2201026
1
Добавить4
2332911453
Фланец карданного вала заднего моста
УАЗ, 469-2201023
1
Добавить5
952345-6000440
Труба в сборе
1

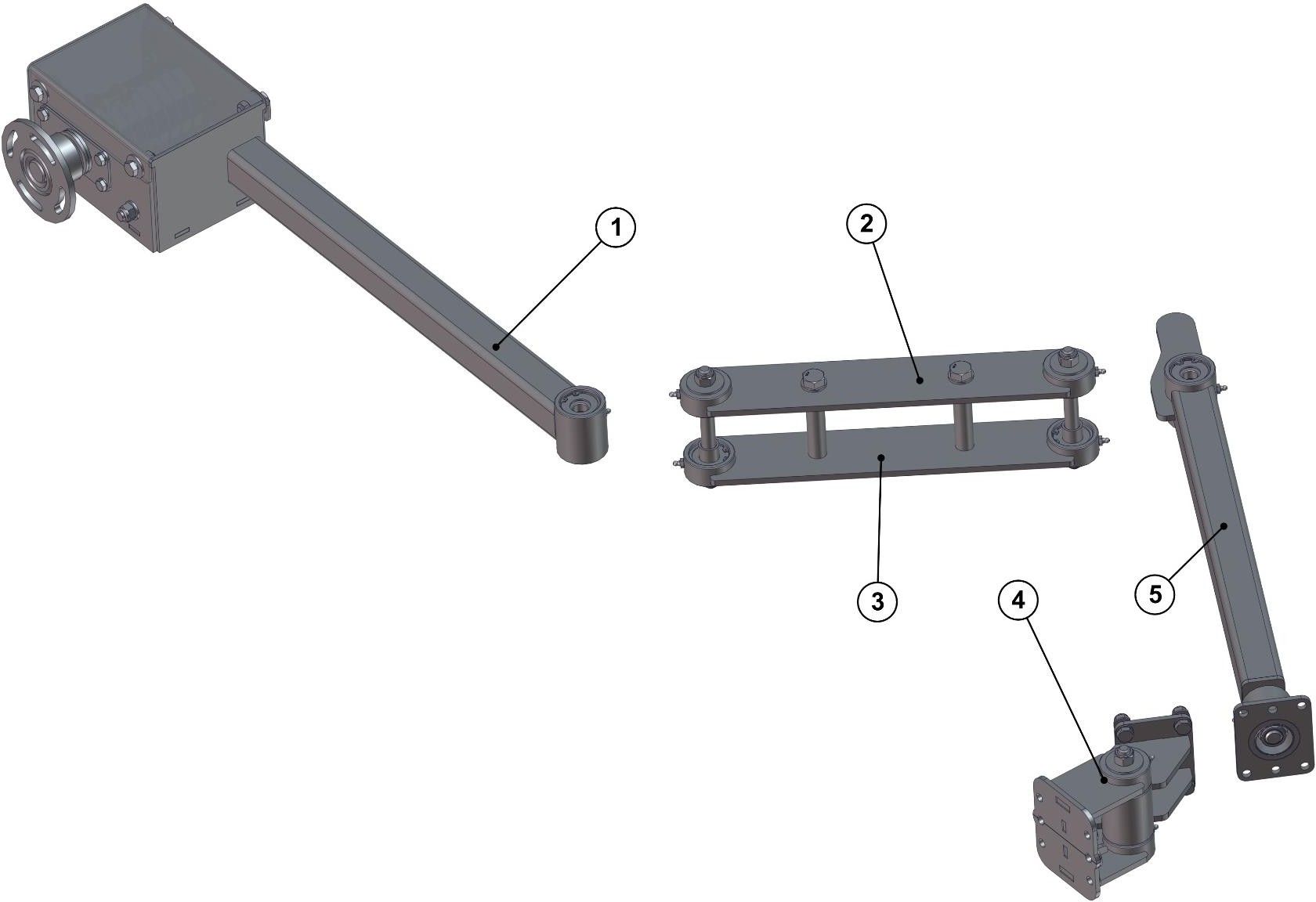

ДобавитьКОМПЛЕКТ РЫЧАГОВ ЗАДНИХ.

1
952345-6000610
Рычаг задний в сборе
1
Добавить2
952345-6000640
Звено соединительное в сборе
1
Добавить3
952345-6000640
Звено соединительное в сборе
1
Добавить4
952345-6000660
Шарнир в сборе с корпусом
1
Добавить5
952345-6000750
Петля крестовины
1

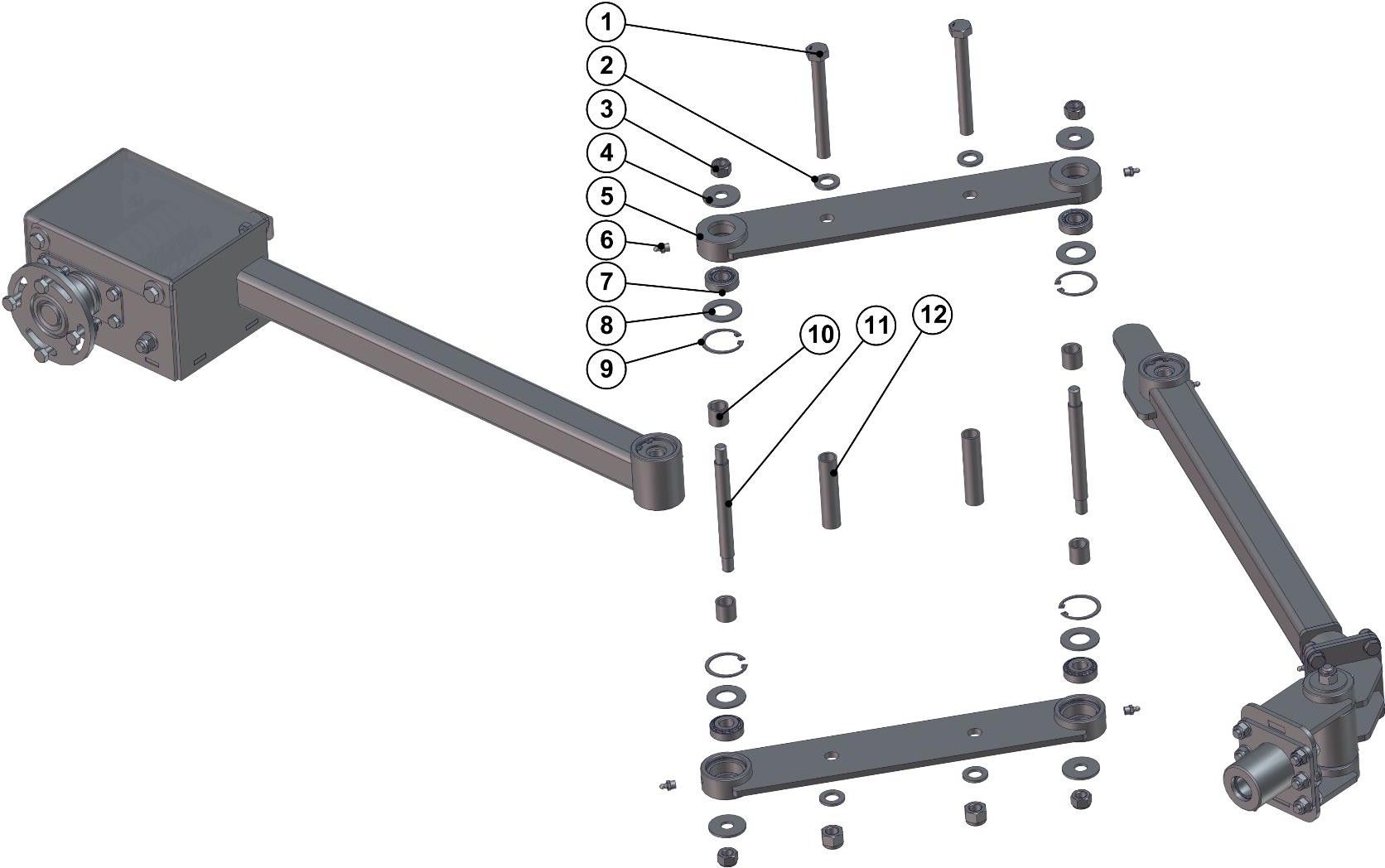

ДобавитьСОЕДИНЕНИЕ ЗАДНЕГО РЫЧАГА В СБОРЕ С ШАРНИРОМ В СБОРЕ И ПЕТЛЁЙКРЕСТОВИНЫ.

1
1282001613
Болт М16х140 класс прочности 10,9 ГОСТ
7805-70
2
Добавить2
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
4
Добавить3
1283000114
Гайка М14 самостопорящаяся с
покрытием
4
Добавить4
1283001227
Шайба 14.01.016 ГОСТ 6958-78
увеличенная
4
Добавить5
952345-6000650
Звено соединительное
2
Добавить6
2640200000
Масленка 1.2.Ц6.ХР ГОСТ 19853-74
4
Добавить7
4591251209
Подшипник 7203А ГОСТ 27365-87
4
Добавить8
952345-6000611
Кольцо
4
Добавить9
2200080182
Кольцо А47 ГОСТ 13943-86
4
Добавить10
952345-6000401
Втулка проставочная
4
Добавить11
952345-6000402
Шпилька
2
Добавить12
952345-6000403
Труба 22х2,5 L=96мм
2

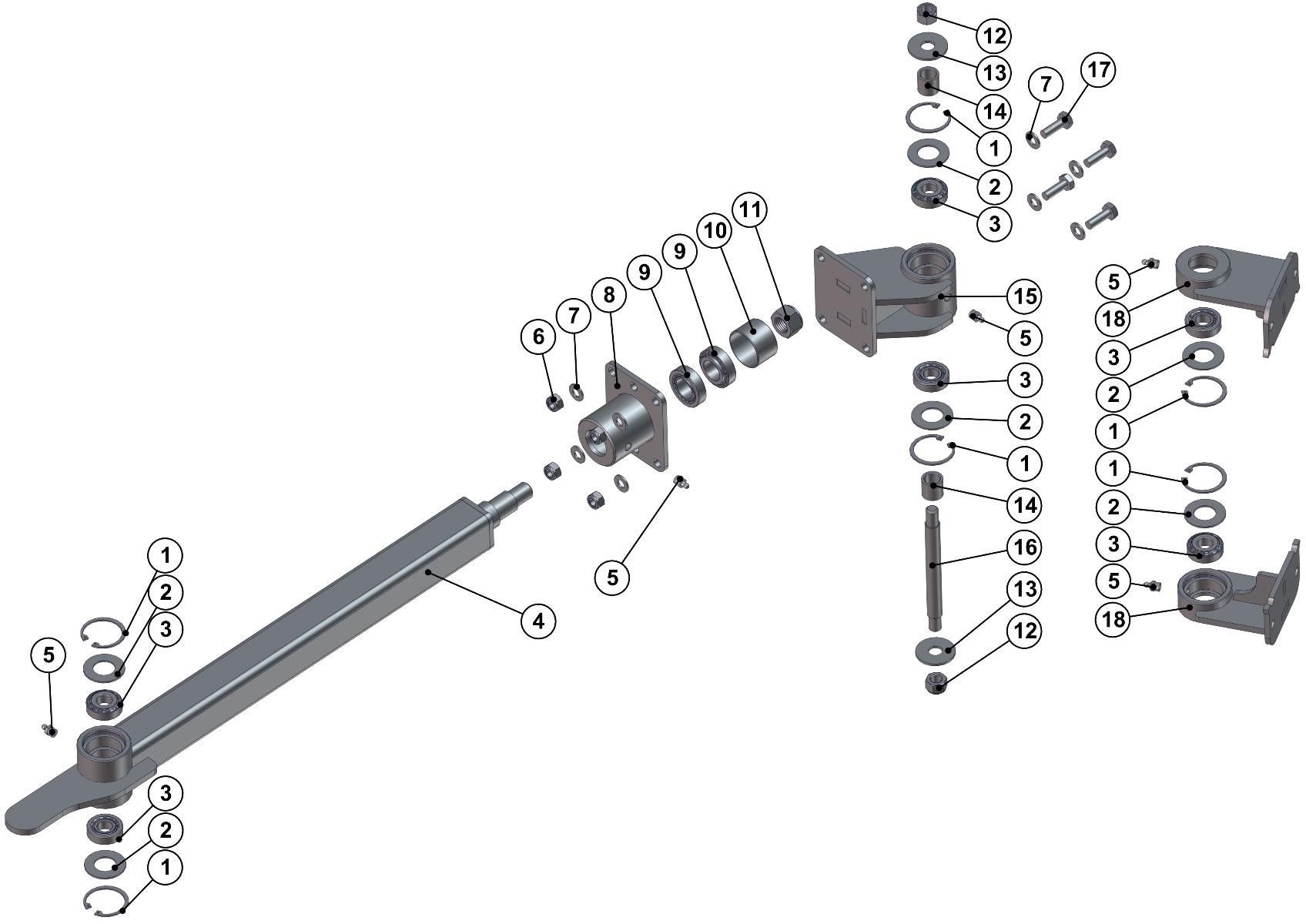

ДобавитьРЫЧАГ ЗАДНИЙ В СБОРЕ.

1
1282001040
Болт М10-6gх40.109.016ГОСТ 7805-70
4
Добавить2
952345-6000340
Кронштейн
1
Добавить3
1286020110
Шайба 10 увеличенная DIN9021, ГОСТ
6958-78 с покрытием
4
Добавить4
1283000110
Гайка М10 класс прочности 8
самостопорящаяся с покрытием
4
Добавить5
1040111493
Шайба ф30
2
Добавить6
1282000830
Болт М8-6gх30.88.016 ГОСТ 7805-70
8
Добавить7
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
16
Добавить8
952345-6000543
Заглушка
2
Добавить9
1280362908
Гайка М8 самостопорящ. кл.пр. 8 с
покрытием
8
Добавить10
1040006099
Подшипник 1000906 ГОСТ 8338-75
2
Добавить11
1283000112
Гайка М12 самостопорящаяся с
покрытием
1
Добавить12
1286010012
Шайба 12 ГОСТ11371-78 с покрытием
2
Добавить13
9523-6001011-10
Пружина
8
Добавить14
1282001132
Болт М12х190 тв.8,8 с покрытием ГОСТ
7798-70
1
Добавить15
952301-6002001
Шайба
1
Добавить16
1283000116
Гайка М16 самостопорящаяся с
покрытием кл. прочн.8
1
Добавить17
1040006017
Болт м10х30
4
Добавить18
1286000010
Шайба 10.65Г ГОСТ 6402-70 с покрытием
4
Добавить19
1286020110
Шайба 10 увеличенная DIN9021, ГОСТ
6958-78 с покрытием
4
Добавить20
952345-6000560
Кожух
1
Добавить21
2200080182
Кольцо А47 ГОСТ 13943-86
2
Добавить22
952345-6000611
Кольцо
2
Добавить23
4591251209
Подшипник 7203А ГОСТ 27365-87
2
Добавить24
2640200000
Масленка 1.2.Ц6.ХР ГОСТ 19853-74
1
Добавить25
952345-6000620
Рычаг задний
1
ДобавитьШАРНИР В СБОРЕ С КОРПУСОМ И ПЕТЛЯ КРЕСТОВИНЫ.

1
2200080182
Кольцо А47 ГОСТ 13943-86
6
Добавить2
952345-6000611
Кольцо
6
Добавить3
4591251209
Подшипник 7203А ГОСТ 27365-87
6
Добавить4
952345-6000670
Шарнир в сборе
1
Добавить5
2640200000
Масленка 1.2.Ц6.ХР ГОСТ 19853-74
5
Добавить6
1283000110
Гайка М10 класс прочности 8
самостопорящаяся с покрытием
4
Добавить7
1286010010
Шайба 10 ГОСТ11371-78 с покрытием
4
Добавить8
952345-6000680
Корпус подшипниковой опоры
1
Добавить9
4624138216
Подшипник 2007105А ГОСТ 27365-87
2
Добавить10
952345-6000662
Втулка упорная
1
Добавить11
1282000622
Гайка М20 кл.п.8, самоконтрящаяся с
покрытием
1
Добавить12
1283000114
Гайка М14 самостопорящаяся с покрытием
2
Добавить13
1283001227
Шайба 14.01.016 ГОСТ 6958-78
увеличенная
2
Добавить14
952345-6000401
Втулка проставочная
2
Добавить15
952345-6000770
Корпус подшипникого узла основной
1
Добавить16
952345-6000402
Шпилька
1
Добавить17
1282001035
Болт М10-6gх30.109.016 ГОСТ 7805-70
4
Добавить18
952345-6000790
Кронштейн подшипниковой опоры
2

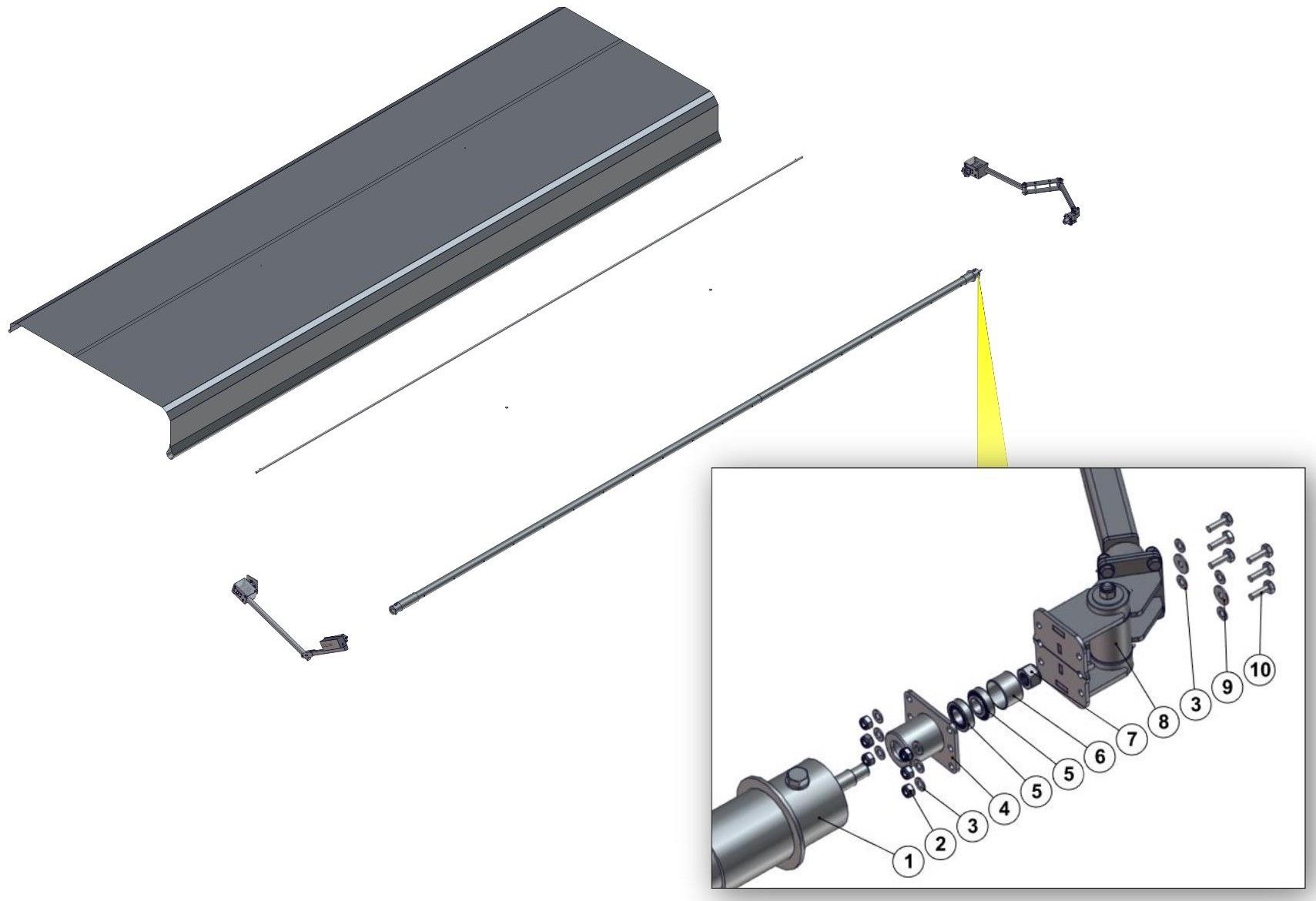

ДобавитьСОЕДИНЕНИЕ КОМПЛЕКТА РЫЧАГОВ ЗАДНИХ С ТРУБОЙ В СБОРЕ.

1
952345-6000440
Труба в сборе
1
Добавить2
1283000110
Гайка М10 класс прочности 8
самостопорящаяся с покрытием
6
Добавить3
1286010010
Шайба 10 ГОСТ11371-78 с покрытием
10
Добавить4
952345-6000680
Корпус подшипниковой опоры
1
Добавить5
4624138216
Подшипник 2007105А ГОСТ 27365-87
2
Добавить6
952345-6000662
Втулка упорная
1
Добавить7
1282000622
Гайка М20 кл.п.8, самоконтрящаяся с
покрытием
1
Добавить8
*
Комплект рычагов задних
1
Добавить9
1286020110
Шайба 10 увеличенная DIN9021, ГОСТ
6958-78 с покрытием
2
Добавить10
1282001035
Болт М10-6gх30.109.016 ГОСТ 7805-70
6

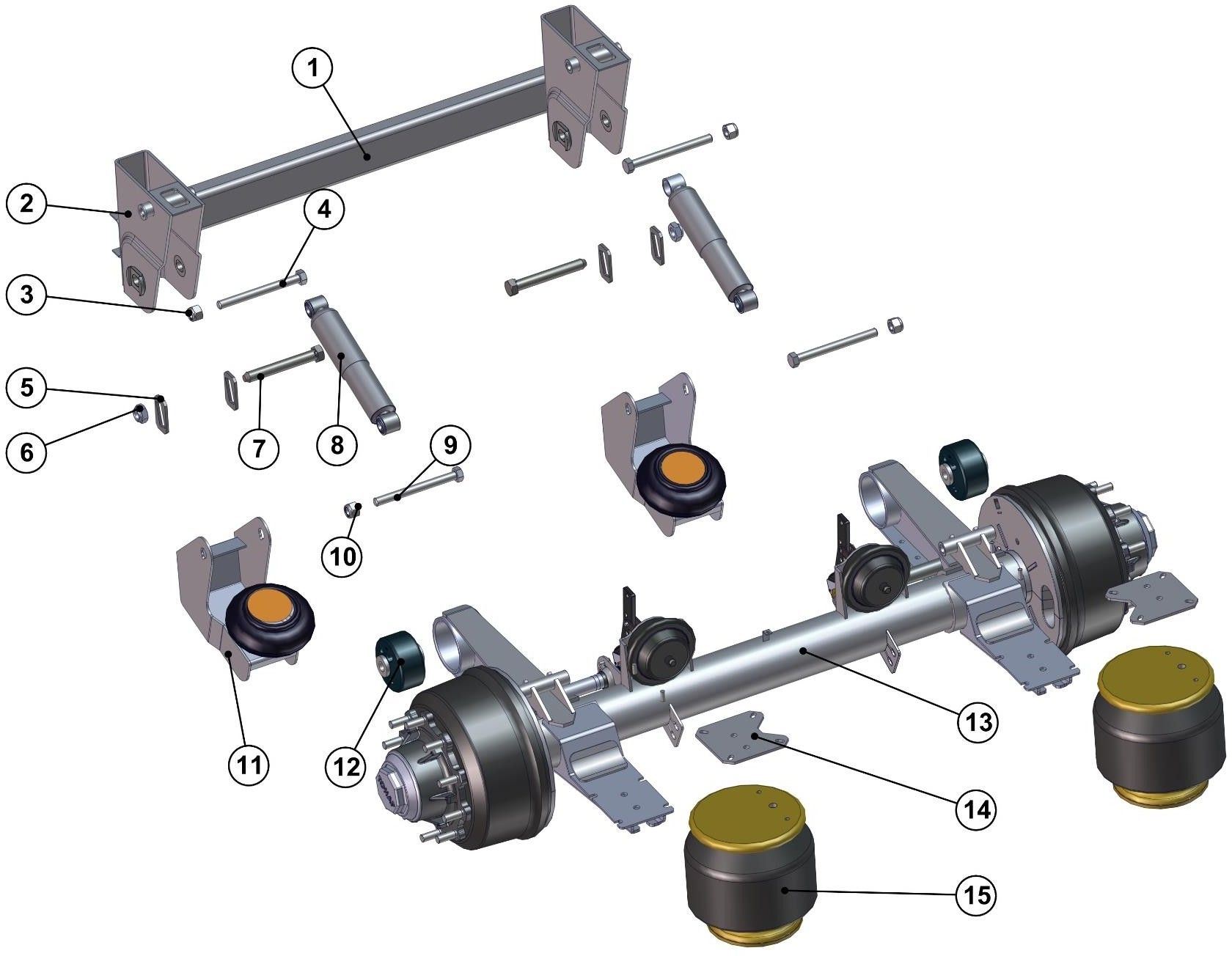

ДобавитьПОДВЕСКА В СБОРЕ.

1
90431-2912180
Балка с кроштейнами рессор
1
Добавить2
90431-2912460
Кронштейн рессоры рычажной подвески
390мм (с регулировкой)
2
Добавить3
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
2
Добавить4
90431-2912241
Болт М24х260
2
Добавить5
9043-2912444
Регулировочная пластина
4
Добавить6
1283001236
Гайка болта М30х3,5
2
Добавить7
90431-2912478-10
Болт рессорный
2
Добавить8
4542054328
Амортизатор П 50.1.2905005 (ПААЗ)
2
Добавить9
90431-2912241
Болт М24х260
2
Добавить10
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
2
Добавить11
9523-3013000-60
Механизм подъема оси для рычажной
подвески с регулировкой
2
Добавить12
4533169729
Сайлентблок рессоры рычажной подвески
2
Добавить13
974623-2415020-30
Ось с рычагами передняя с АБС, колея
рессор 1300мм, колея колес 2040мм
1
Добавить14
9042-2912541-01
Пластина крепления пневморессоры
2
Добавить15
9042-2912030-01
Пневморессора 810 с 2-мя шпильками с
крепежом
2
ДобавитьОСЬ С БАРАБАННЫМ ТОРМОЗОМ.4

1
1284000325
Чашка 03.320.11.16.1
2
Добавить2
1284000325
Рычаг регулировочный
2
Добавить3
1284000325
Кронштейн регулятора зазора
2
Добавить4
S0980106091
Кольцо уплотнительное
2
Добавить5
S0980106091
Шайба защитная
2
Добавить6
S0980106091
Втулка
2
Добавить7
S0980106091
Крышка
2
Добавить8
S0980106091
Чехол
2
Добавить9
S0980106091
Болт М8
Шайба 8
Гайка М8 самоконтрящаяся
8
8
8
10
S0980106091
Подшипник
2
Добавить11
S0980106091
Чехол
2
Добавить12
S0980106091
Крышка
2
Добавить13
S0980106091
Маслёнка
4
Добавить14
S0980106091
Хомут ф49х9
2
Добавить15
S0980106091
Чехол
2
Добавить16
2200080055
Втулка
2
Добавить17
S0980106091
Кольцо уплотнительное
2
Добавить18
S0980106091
Кольцо уплотнительное 40х2,5
2
Добавить19
2200080072
Кольцо стопорное
2
Добавить20
2200080062\1284000249
Кулак разжимной L=603мм, левый\ Кулак
разжимной L=603мм, правый
2

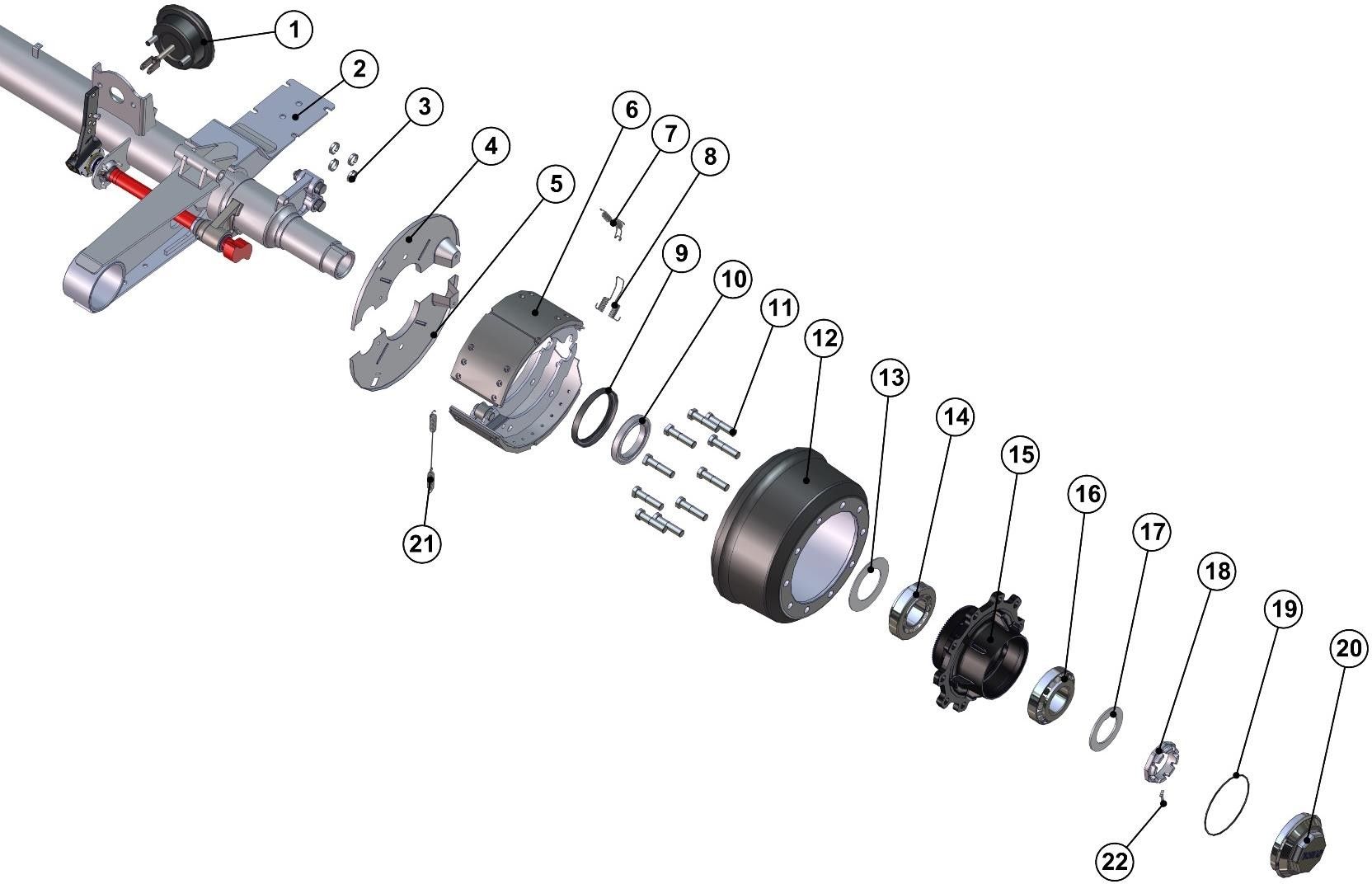

ДобавитьОСЬ С БАРАБАННЫМ ТОРМОЗОМ.2

1
9042-3502040
Тормозная камера Wabco N24 н/н
4591191228 доработка
2
Добавить2
9042-2410090-02
Балка оси с рычагами передняя
1
Добавить3
2200080066
Вкладыш 03.188.02.02.0
8
Добавить4
2521015253
Щит грязезащитный 9042-3502153-20
(ф146мм)
2
Добавить5
2521015252
Щит грязезащитный 9042-3502152-20
(ф146мм)
2
Добавить6
2200080061
Колодка с накладками 180х420
4
Добавить7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
Добавить8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
Добавить9
4591257524
Манжета армированная 2.2-150х180-1
(h=15) ГОСТ8752-79
2
Добавить10
4542054330
Кольцо упорное 9042-3104095
2
Добавить11
1282000011
Болт колесный 9042-3104050
20
Добавить12
5301310403
Барабан тормозной (9746-3502070-30)
2
Добавить13
9042-3104027
Шайба защитная
2
Добавить14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
Добавить15
5301310268
Ступица 9042-3104015-50
2
Добавить16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
Добавить17
9042-3104077
Шайба упорная
2
Добавить18
4600000117
Гайка корончатая 9042-3104076-10
2
Добавить19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ
9833-73 (18829-73)
2
Добавить20
4600002427
Крышка ступицы 9042-3104092-10
2
Добавить21
1284000144
Пружина колодок, 05.397.58.03
2
Добавить22
1287000850
Шплинт 8х50 ГОСТ 397-79
2
ДобавитьКОЛЕСО В СБОРЕ

1
2521015214
Шина 385/65 R22,5
6
Добавить2
2521015218
Диск 22,5х11,75 для шины 385/65 R22,5
(вх. в к-т н/н 1446010213К)
6
Добавить3
3417010503
Вентиль колеса TR 573С угол 90С l=83мм,
d отв=15,7мм
6
ДобавитьСВЕТОТЕХНИКА.
1
4573640570
Фонарь габаритный А3731.001-18
автожелтый (с кабелем 450мм)
2
Добавить2
4573640568
Фонарь передний габаритный А3731.001-
16 (с кабелем 1200мм) бесцветный
2
Добавить3
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
Добавить4
4573600579
Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)
1
Добавить5
4573600576
Фонарь габаритный ФГ 00Л-01 (разъем
АМР 282080-1левый)
1
Добавить6
4573600577
Фонарь габаритный ФГ 00П-01 (разъем
АМР 282080-1правый)
1
Добавить7
4573317707
Фонарь освещения номерного знака ОНЗ
00-003
2

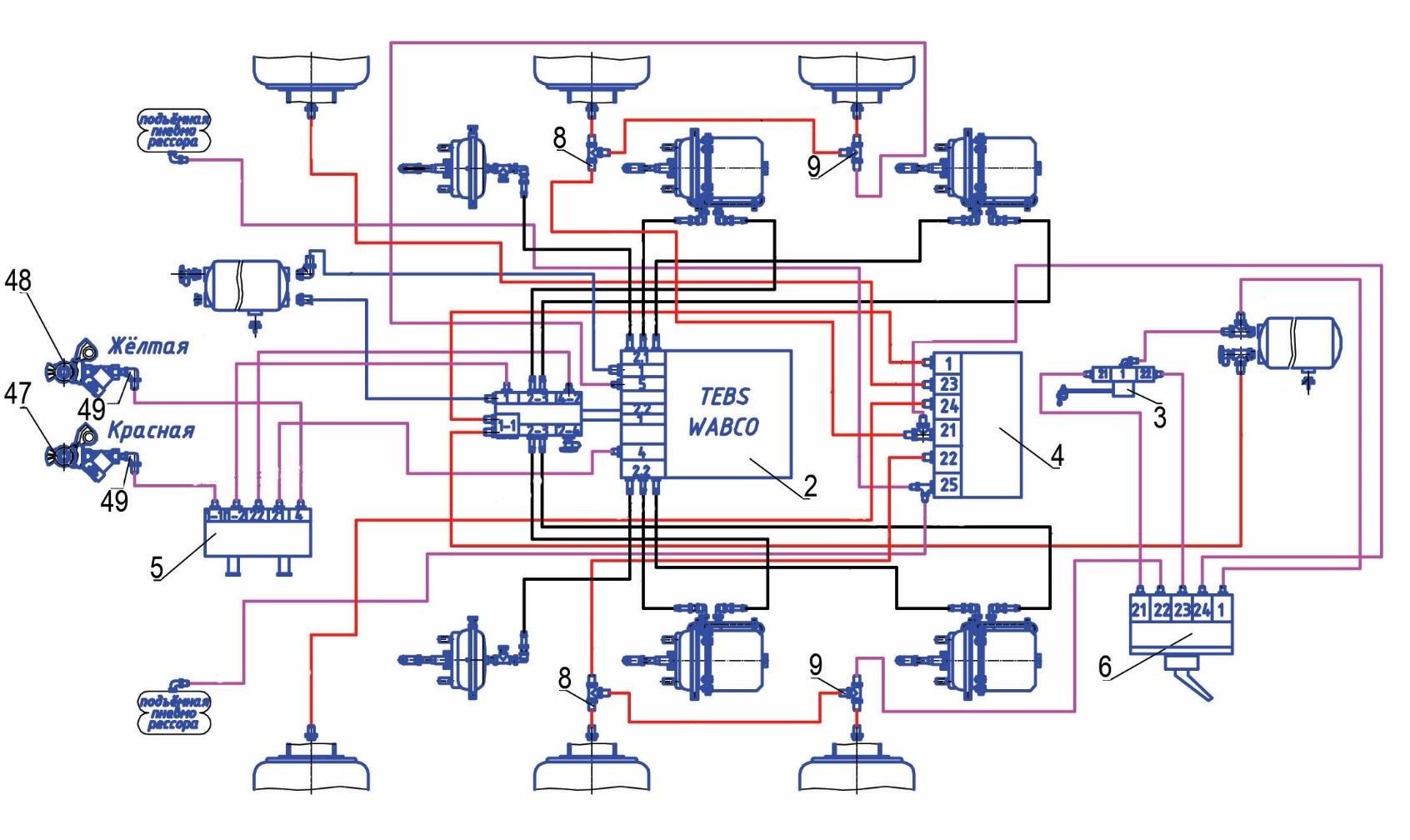

ДобавитьПНЕВМАТИКА

1
1284000173
Блок EBS 2S/2M 480 102 063 0, WABCO
(вх. в к-т н/н 1284000173К)
1
Добавить2
1284000392
Головка с фильтром желтая, 952 201 001
0, WABCO
1
Добавить3
1284000272
Клапан управления подъемной осью 463
084 100 0, WABCO
1
Добавить4
4591191117
Кран растормаживания прицепа 971 002
900 0, WABCO
1
Добавить5
1284000191
Кран управления пневмоподвеской 463
032 220 0 с фитингами, WABCO
1
Добавить6
1284002256
Фитинг тройник под трубку 12 9540
CAMOZZI
2
Добавить7
2332900001
Тройник 9540 12-12-8 CAMOZZI
2
Добавить8
1284000108
Головка с фильтром красная, 952 201 002
0, WABCO
1
Добавить9
1284000107
Головка с фильтром желтая, 952 201 001
0, WABCO
1
Добавить10
1284001261
Фитинг-угольник (90 град.) М16х1,5 , трубка ф8х1(D6502 8-М16х1,5), фирмы CAMOZZI
2
Добавить
