РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ C БЛОК ПОДШИПНИКОМ

РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ C БЛОК ПОДШИПНИКОМ

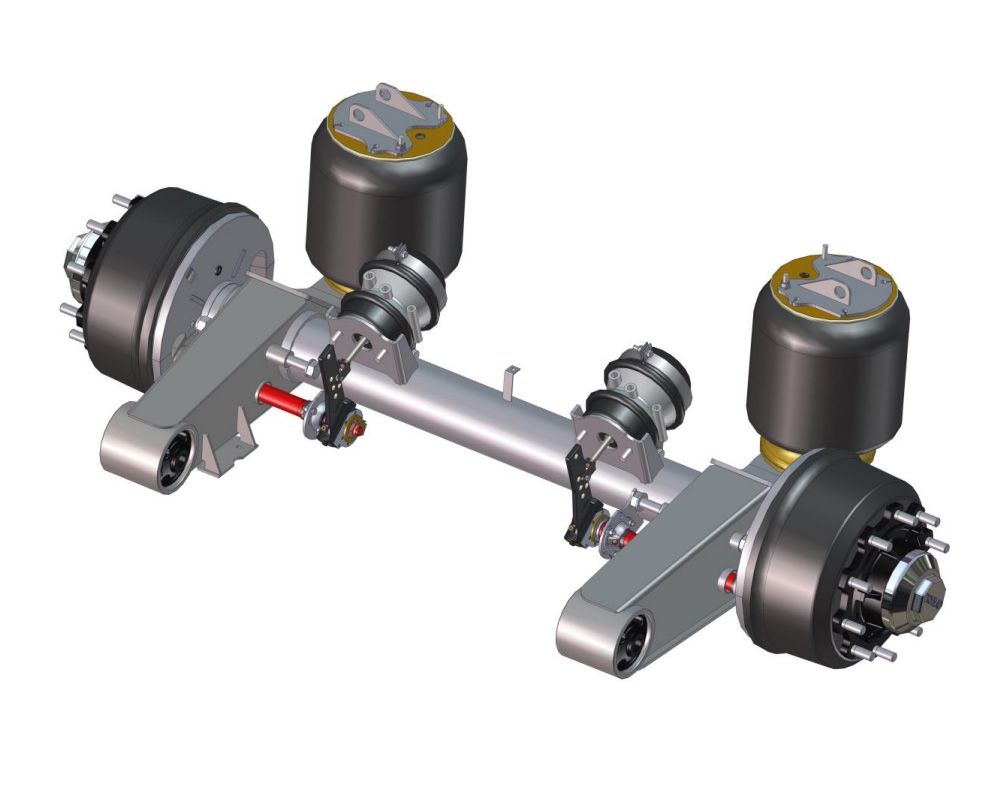

РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ C БЛОК ПОДШИПНИКОМ - ОБЩИЙ ВИД.
Конструкция подвески постоянно совершенствуется, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем издании.

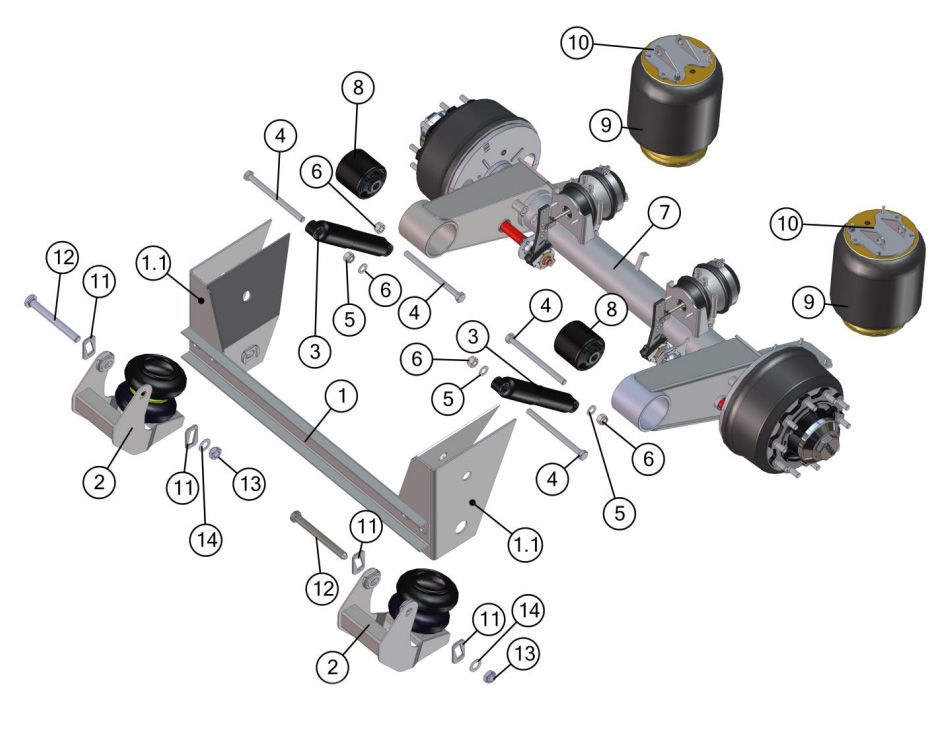

РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ C БЛОК ПОДШИПНИКОМ - ПОДВЕСКА В СБОРЕ.
Поз. Обозначение Наименование Кол-во.

1

*входит в состав рамы

Швеллер

1

Добавить

2

*входит в состав рамы

Кронштейн подвески 490мм

1

Добавить

3

90424-3013000

Механизм подъема оси для рычажной подвески с регулировкой 13 тонн

2

Добавить

4

4542001216

Амортизатор

2

Добавить

5

90424-2912241

Болт М24х305

4

Добавить

6

1283000129

Шайба 24.03.019, ГОСТ 11371-78

4

Добавить

7

1283000243

Гайка М24 DIN985 (самоконтрящаяся)

4

Добавить

8

90424-2410015

Ось с тормозами передняя

1

Добавить

9

90424-2410015-01

Ось с тормозами средняя

1

Добавить

10

90424-2410015-02

Ось с тормозами задняя

1

Добавить

11

4533169740

Сайлентблок

2

Добавить

12

4520000721

Пневморессора 1D28В-2 (813МБ) с четырьмя шпильками

2

Добавить

13

90424-2912541

Пластина крепления пневморессоры

2

Добавить

14

9043-2912444

Регулировочная пластина

4

Добавить

15

1282001020

Болт рессорный

2

Добавить

16

1283001236

Гайка болта М30х3,5 самостопорящаяся

4

Добавить

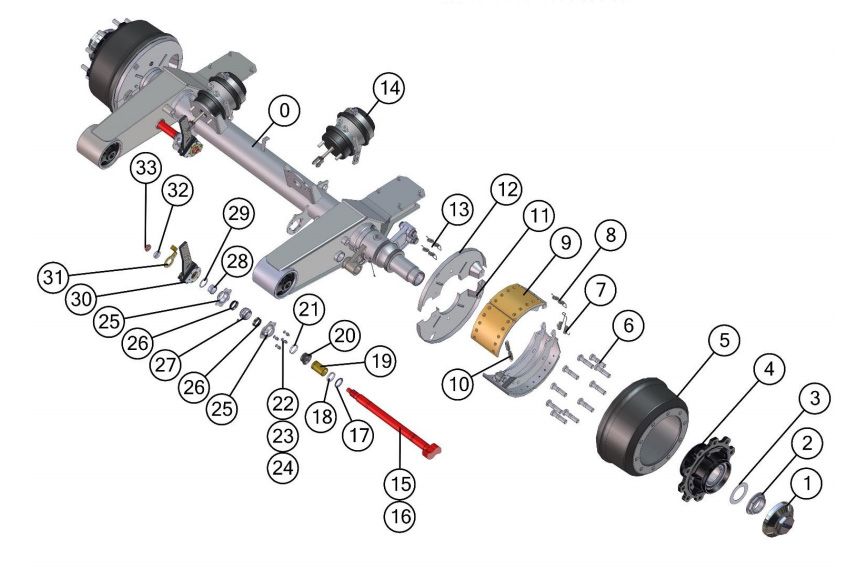

РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ C БЛОК ПОДШИПНИКОМ - ОСЬ С БАРАБАННЫМ ТОРМОЗОМ.
S0980106091- ремкомплект тормозного вала
Поз. Обозначение Наименование Кол-во.

1

90424-2410015

Ось с тормозами передняя

1

Добавить

2

90424-2410015-01

Ось с тормозами средняя

1

Добавить

3

90424-2410015-02

Ось с тормозами задняя

1

Добавить

4

90422-3104092-20

Крышка ступицы с переходником

2

Добавить

5

90422-3104076-01

Гайка

2

Добавить

6

90422-3104077

Шайба упорная

2

Добавить

7

4624138221

Ступица под подшипник кассетного типа 90422-3104015-10

2

Добавить

8

5301310403

Барабан тормозной (9746-3502070-30)

2

Добавить

9

1282000011

Болт колесный 9042-3104050

20

Добавить

10

1284000146

Пружина стяжная колодок, 03.397.33.07.0

2

Добавить

11

1284000144

Пружина колодок, 05.397.58.03

2

Добавить

12

1284000145

Пружина стяжная колодок, 03.397.33.06.0

2

Добавить

13

2200080061

Колодка с накладками 180х420

4

Добавить

14

2521015252

Щит грязезащитный 9042-3502152-20 (ф146мм)

2

Добавить

15

2521015253

Щит грязезащитный 9042-3502153-20 (ф146мм)

2

Добавить

16

2200080066

Вкладыш 03.188.02.02.0

8

Добавить

17

4591191227

Камера тормозная с энергоаккум Т24/30

1

Добавить

18

2200080062

Кулак разжимной L=603мм, левый

1

Добавить

19

1284000249

Кулак разжимной L=603мм, правый

1

Добавить

20

2200080072

Кольцо стопорное

2

Добавить

21

2200080176

Кольцо уплотнительное 40х2,5

2

Добавить

22

4591251253

Втулка

2

Добавить

23

2200080054

Чехол

2

Добавить

24

2200080070

Хомут ф49х9

2

Добавить

25

1282000830

Болт М8

8

Добавить

26

1286020108

Шайба 8 увеличенная

16

Добавить

27

1280362908

Гайка М8 самостопорящ.

12

Добавить

28

2332909004

Крышка

2

Добавить

29

2200080054

Чехол

4

Добавить

30

4591251254

Подшипник

2

Добавить

31

2640200000

Маслёнка

4

Добавить

32

S0980106091

Шайба защитная

2

Добавить

33

1284000325

Рычаг регулировочный

2

Добавить

34

1284000325

Кронштейн регулятора зазора

2

Добавить

35

1284000325

Чашка 03.320.11.16.1

2

Добавить

36

2200080076

Гайка М22х1,5

2

Добавить

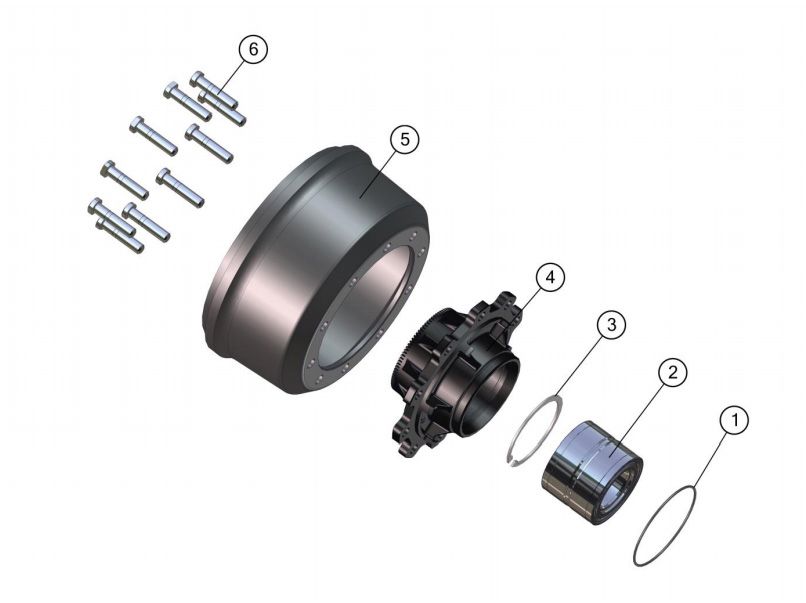

РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ C БЛОК ПОДШИПНИКОМ - БАРАБАН СО СТУПИЦЕЙ С КАСЕТНЫМ ПОДШИПНИКОМ
Поз. Обозначение Наименование Кол-во.

1

4591254318

Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)

1

Добавить

2

4624138220

Подшипник кассетного типа

1

Добавить

3

4599184175

Стопорное кольцо внутреннее 160х4,0 DIN 472

1

Добавить

4

4624138221

Ступица под подшипник кассетного типа 90422-3104015-10

1

Добавить

5

5301310403

Барабан тормозной (9746-3502070-30)

1

Добавить

6

1282000011

Болт колесный 9042-3104050

10

Добавить

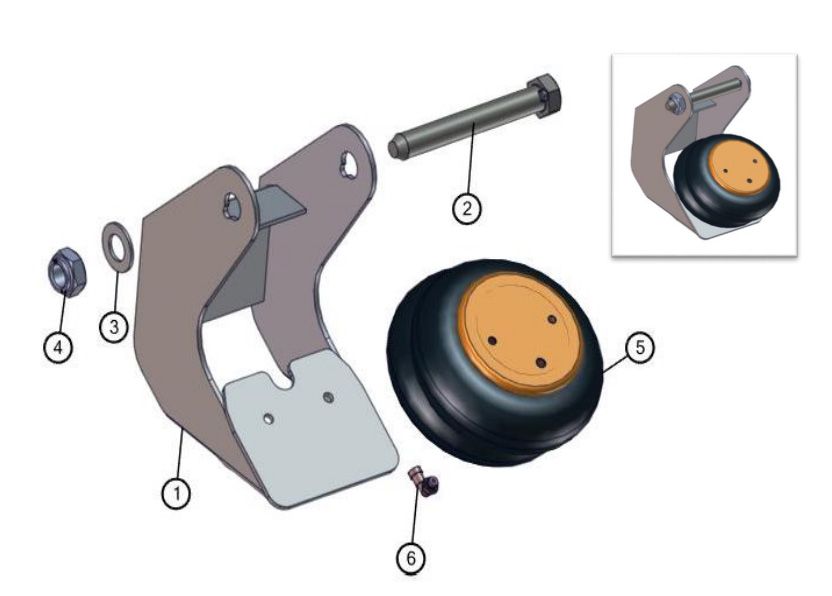

РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ C БЛОК ПОДШИПНИКОМ - МЕХАНИЗМ ПОДЪЁМА ОСИ.
Поз. Обозначение Наименование Кол-во.

1

90431-3013060-30

Рычаг

1

Добавить

2

90431-2912478-10

Болт рессорный

1

Добавить

3

9043-2912445

Шайба

1

Добавить

4

1283001236

Гайка болта М30х3,5

1

Добавить

5

4520000802

Пневморессора

1

Добавить

6

1284001159

Фитинг-угольник (90град.) М12х1,5 трубка ф8х1 (9502 8- М12х1,5-S), фирмы CAMOZZI

1

Добавить
